TPSM843A26降壓模塊(集成電感器)TI 德州儀器
發布時間:2023-06-13 16:44:49 瀏覽:658

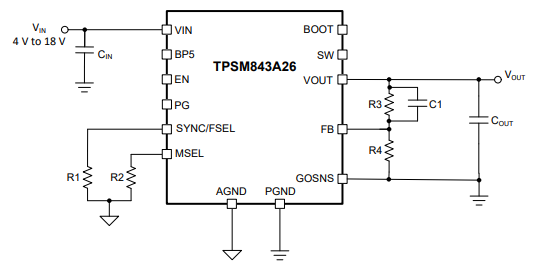

TI德州儀器TPSM843A26是款高效化18V、16A同步降壓模塊,選用內部補償?shù)亩l高級電流模式(ACM)控制系統架構,能夠在位于FCCM模式長期性運轉的同時,形成0.5V至7V的輸出電壓。TPSM843A26可以提供高效化,且運作時工作頻率高至2.2MHz。TPSM843A26選用6.5mmx7.5mmx4mm超模壓封裝,特別適合需用小解決方案規格的設計。TPSM843A26其它功能包括高精密電壓標準、可選擇的軟啟動時間、單一啟用至預偏置輸出、可選擇的電流限制、可調式UVLO(根據EN管腳實現)及其全套系統故障保護。
特征
?穩固頻率、內部補償高級電流模式(ACM)控制
?集成化6.5mΩ和2mΩMOSFET、電感器及相應無源器件
?4V至18V輸入電壓范圍
?0.5V至7V輸出電壓范圍
?真差分遙感放大器(RSA)
?三種可選擇的PWM斜坡選項,可控制與優化環線性能
?五種可選擇的工作頻率:500kHz、750kHz、1MHz、1.5MHz和2.2MHz
?與一個外部時鐘同步
?0.5V,整體溫度范圍之內電壓標準精密度為±0.5%
?1ms、2ms、4ms和8ms可選擇軟啟動時間
?單一啟用至預偏置輸出
?可選擇的電流限制,兼容16A和12A運作
?具備可調式輸入欠壓自鎖裝置的使能端
?電源正常輸出監控器
?輸出過壓、輸出欠壓、輸入欠壓、過電流和高溫保護
?-40°C至125°C工作溫度范圍
?6.5mm×7.5mm×4.0mm、25管腳超模壓QFN封裝
?無鉛(滿足RoHS標準規定)
?與以下模塊管腳兼容:20A-TPSM843B22and12A-TPSM843A22
應用
?無線和有線網絡基礎設施設備
?光纖網絡
?測試和測量
?醫療健康和保健
TI 德州儀器為美國知名集成電路設計與制造商,TI 德州儀器產品廣泛應用于商用、軍工以及航空航天領域。
幾十年來,德州儀器一直熱衷于通過半導體技術降低電子產品的成本,讓世界變得更美好。TI 是第一個完成從真空管到晶體管再到集成電路(IC)的轉變,在過去的幾十年里,TI 促進了IC技術的發展,提高了大規模、可靠地生產IC的能力。每一代創新都是在上一代創新的基礎上,使技術更小、更高效、更可靠、更實惠——從而實現半導體在電子產品領域的廣泛應用。
深圳市立維創展科技有限公司,專注于TI 德州儀器品牌高端可出口產品系列新品產品,并備有現貨庫存,可當天發貨。
