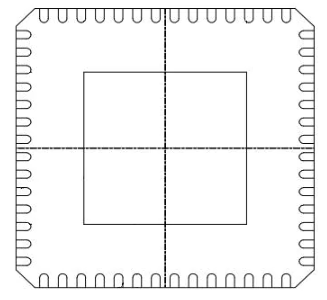

88E1514-A0-NNP2C000以太網 IC Marvell
發布時間:2023-06-12 16:56:01 瀏覽:1433
Alaska?88E1510/88E1518/88E1512/88E1514IC是個mac層IC,包括一個10/100/1000千兆以太網收發器。收發器完成1000BASE-T、100BASE-TX和10BASE-T標準化的以太網mac層部分。88E1514-A0-NNP2C000使用規范數字化CMOS工藝技術,包括完成mac層性能所需要的所有的有源電路,通過在標準規定CAT5非屏蔽雙絞線上傳輸和傳輸數據。
88E1514-A0-NNP2C000兼容RGMII(降低管腳數的GMII)和SGMII,適用于相互連接到MAC/交換機端口。SGMII也能夠在介質/電路側適用于連接到兼容1000BASE-X、100BASE-FX和SGMII的SFP模塊。88E1514-A0-NNP2C000還具備以RGMII作為MAC端口銅/光纖自動化媒體應用設置。SGMII在單個差分對上以1.25Gbps操控,從而降低了MAC端口上所使用的功率I/O數量。
88E1514-A0-NNP2C000將MDI端接電阻器嵌入到PHY中。這種電阻器集成化優化了線路板布局,并通過降低外部模塊的數量來減少線路板成本費用。新的Marvell?校準電阻器方案有望突破并超出IEEE802.3插入損耗標準化的精度要求。
88E1514-A0-NNP2C000有個集成化開關電壓調節器,能夠產生所有的需用電源電壓。88E1514-A0-NNP2C000能夠使用單個3.3V電源。88E1514-A0-NNP2C000兼容1.8V、2.5V和3.3VLVCMOSI/O標準規定。
88E1510/88E1518/88E1512/88E1514IC兼容根據IEEE1588版本2和IEEE802.1AS的同步以太網(SyncE)和精準定期協議(PTP)時間戳。
88E1510/88E1518/88E1512/88E1514IC兼容IEEE802.3az-2010能效比以太網(EEE),滿足IEEE802.3az-2010標準化。
88E1514-A0-NNP2C000包括Marvell高端虛擬電纜測試儀?(VCT?)功能應用頻域反射計(TDR)技術遠程辨別可能存在的電纜故障檢測,從而降低IC返回和服務通話。應用VCT,AlaskaIC可以識別并報告可能存在的配線問題,如對互換、對極性和對過分傾斜。88E1514-A0-NNP2C000還將檢測電纜線開路、短路或電纜線中的任何阻抗失諧,并且在距離故障一米的范圍之內精確報告。
88E1514-A0-NNP2C000應用領先的混合信號處理以每秒千兆比特的數據傳輸速率實施均衡、回聲和失諧消除、數據修復和糾錯。88E1514-A0-NNP2C000在噪聲環境中以極低的功能損耗完成了穩定的性能。
特點
10/100/1000BASE-T符合IEEE 802.3
多種操作模式
?RGMII到銅
?SGMII到銅質(僅限于88E1512/88E1514設備)
?RGMII到光纖/SGMII(僅限于88E1512設備)
?RGMII到銅/光纖/SGMII,帶自動介質檢測(僅限于88E1512設備)
?銅對光纖(1000BASE-X)(88E1512/88E1514)
四種RGMII定時模式,包括集成延遲-這消除了在PCB上添加跟蹤延遲的需要
支持光纖接口上的1000BASE-X和100BASE-FX以及SGMII(僅限于88E1512設備)
支持RGMII上的LVCMOS I/O標準
Marvell在數據傳輸、網絡、存儲解決方案方面,始終保持前沿。深圳市立維創展科技有限公司擁有優勢Marvell分銷資源,期待與各同行客戶合作。
詳情了解Marvell請點擊:http://www.chuihaibian.cn/brand/83.html
推薦資訊
Infineon英飛凌的全新XC2000系列是一款全新標準的16/32位微控制器,專為滿足汽車應用的嚴格要求而設計。它的三個專用子系列滿足三個不同的汽車應用領域。XC2200系列微控制器滿足當前和未來車身系統控制的所有關鍵要求,如車身控制模塊(BCM)、網關、供暖、通風、空調(HVAC)和門模塊。XC2300系列將涵蓋安全氣囊、電動助力轉向(EPS)和ABS等安全應用,而XC2700系列則涉及動力總成系統。

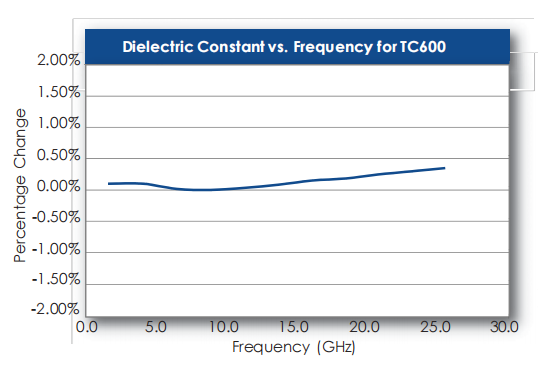

Rogers?的TC600?層壓板是通過導熱材料陶瓷填料和提高玻璃纖維布構成的PTFE復合材質。
