KU PA BB 005090-6 A UHF LDMOS線性功率放大器Kuhne
發布時間:2024-10-14 09:31:02 瀏覽:775

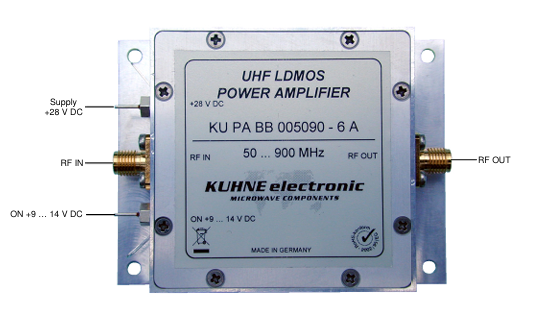

KU PA BB 005090-6 A是Kuhne電子公司推出的一款UHF LDMOS線性功率放大器,具備以下特點和規格:
產品特性:
LDMOS技術:采用LDMOS技術,提供高效的射頻功率放大。
反極性保護:設計中包含反極性保護,防止因電源接反造成的設備損壞。
鋁制外殼:銑削鋁材制成的外殼,具有良好的散熱性能。
小尺寸設計:機械尺寸小巧,便于集成和安裝。
規格參數:
頻率范圍:覆蓋50 MHz至900 MHz,適用于多種無線通信應用。
輸入功率:最大接受輸入功率為15 dBm。
輸出功率:
- 在50 MHz至500 MHz范圍內,典型輸出功率為39 dBm,最小38.4 dBm(連續波),典型功率輸出為8 W,最小7 W(連續波)。
- 在500 MHz至900 MHz范圍內,典型輸出功率為37.8 dBm,最小37 dBm(連續波),典型功率輸出為6 W,最小5 W(連續波)。
增益:小信號增益至少為30 dB。
增益平坦度:典型值為±2.5 dB。
諧波抑制:至少20 dB。
互調失真:在37 dBm PEP時,典型值為25 dBc,最小為23 dBc。
效率:在37 dBm(連續波)時,效率至少為20%。
輸入回波損耗:至少12 dB。
供電電壓:需要+28 V DC。
開啟電壓:+9 ... 14 V DC。
靜態電流:450 mA。
最大電流消耗:1 A。
負載VSWR:1.8:1。
工作溫度范圍:從-20°C至+55°C。
輸入/輸出連接器:SMA母頭,50歐姆。
尺寸:79 x 59 x 20 mm。
重量:典型值為135 g。
應用領域:
- 適用于模擬傳輸系統、測量和實驗室設備、驅動放大器等場合。
