60GHz雷達傳感器BGT60TR13C

發布于:2023-12-01 10:45:31

品牌名稱:Infineon英飛凌

重要參數:

頻率:58 GHz ~63.5 GHz

檢測范圍:15m

電源電壓:1.8 v

封裝:PG-VF2BGA-40型

  • 產品詳情

支持水平和垂直角度測量

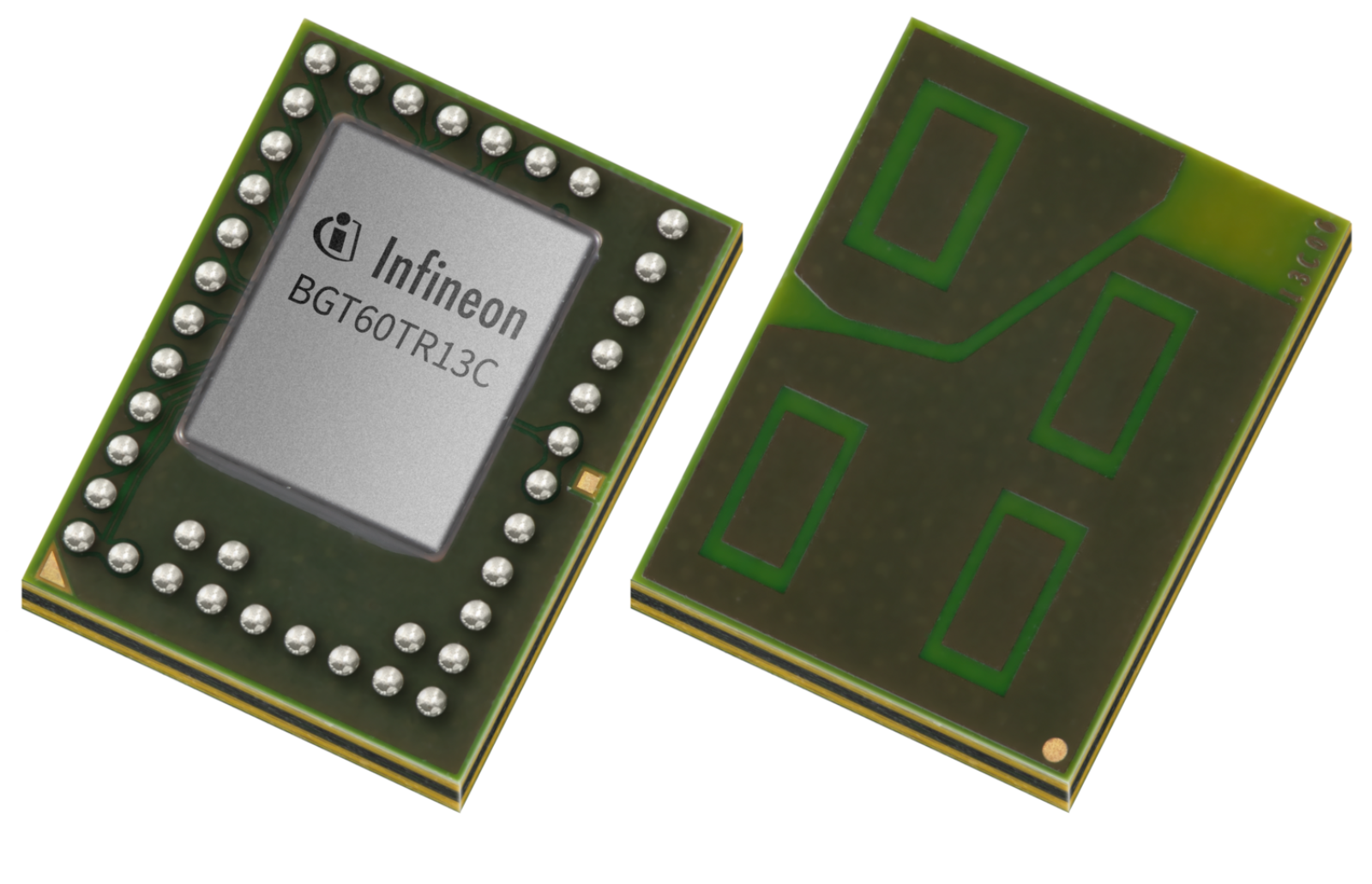

BGT60TR13C MMIC 是一款集成天線的 60GHz 雷達傳感器,配有 4 根發射天線和 <> 根接收天線。由于采用了L形天線陣列,可以確保水平和垂直角度測量。此外,天線封裝 (AIP) 概念消除了用戶端天線設計的復雜性,并且 PCB 可以使用標準 FR<> 材料進行設計。

通過集成有限狀態機實現最低功耗

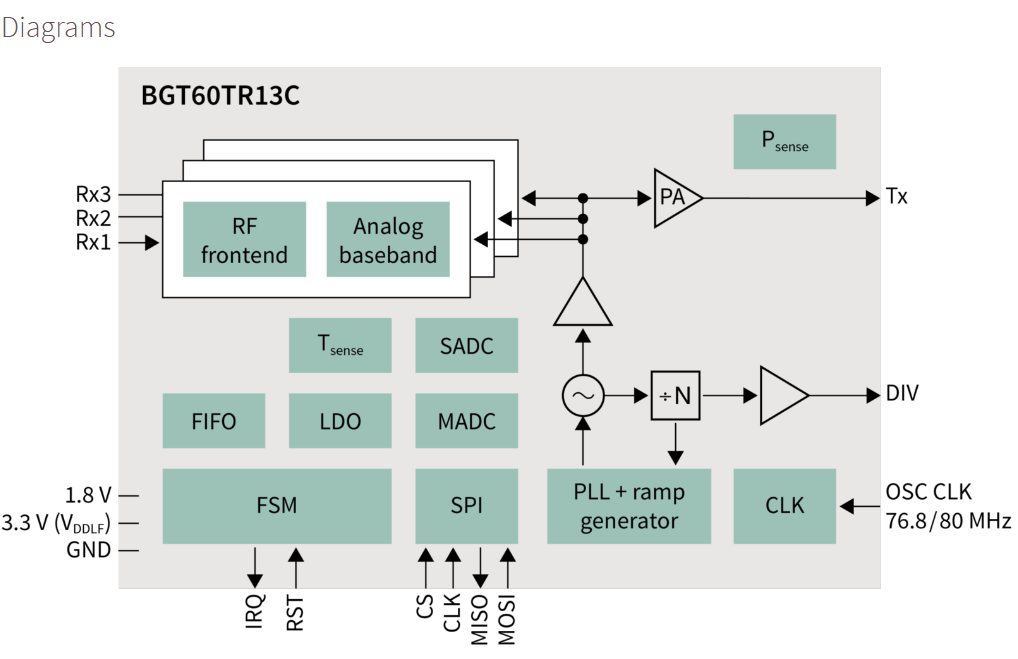

BGT60TR13C MMIC在小型封裝(6.5 x 5.0 x 0.9 mm3)中實現了超寬帶寬FMCW操作,并配備了集成有限狀態機(FSM)。在FSM的幫助下,BGT60TR13C可以執行FMCW頻率掃描(所謂的線性調頻)、數據采集以及將樣本自動存儲到內部FIFO存儲器中。由于傳感器運行期間優化了功率模式,可以保證 <5mW(占空比)的最低功耗。通過直流占空比將進一步降低平均功耗。

檢測最遠 15 米和亞毫米級運動的人體目標

得益于 5.5 GHz 的超寬帶寬,可以提供低至 ~3cm 的極低范圍分辨率,并且配合 400 MHz/μs 的上升速度,可實現更高的多普勒速度。此外,高信噪比 (SNR) 確保檢測最遠 15 m 以內的人,正面朝向傳感器,而高靈敏度允許檢測低至亞毫米的運動。通過非常常用的SPI(串行外設接口),主機MCU首先配置傳感器,然后讀取采集的傳感器數據,最后執行特定于應用的信號處理步驟。

BGT60TR13C 提供創新和直觀的傳感功能

憑借其小尺寸和低功耗,BGT60TR13C MMIC 為許多應用帶來了創新、直觀的傳感功能。基于開發的算法,MMIC可以在不侵犯隱私的情況下服務于現有和新的應用程序和用例。由于其功能集,MMIC可以測量速度、角度、水平和垂直。

BGT60TR13C已被證明是一種功能強大的傳感器,可用于:

存在檢測/分段:BGT60TR13C能夠檢測、跟蹤和分割人體存在,同時在檢測微觀和宏觀運動方面提供極高的精度

非接觸式交互:BGT60TR13C確保檢測亞毫米級運動

生命傳感:BGT60TR13C能夠跟蹤消費電子、醫療保健以及工業應用中的生命體征


主要特點

有限狀態機 (FSM)

FSM 用于靈活配置雷達傳感器以管理調制和功率模式

上升速度:400MHz/μs實現更高的多普勒速度
高信噪比 (SNR)檢測最遠 15 米的人(正面)
高帶寬 >5GHz極佳的距離分辨率,低至 ~3cm
高靈敏度檢測亞毫米級運動
封裝:6.5 x 5.0 x 0.9 mm3由于封裝尺寸小,可以節省PCB面積并簡化設計過程
<5mW(占空比根據已發布的 FCC 豁免)由于傳感器運行期間優化的功率模式,功耗最低。通過直流占空比進一步降低平均功耗
