Glenair MWDM2L-25USP1,MWDM2L-37USP1 Micro-D連接器
發布時間:2025-06-26 09:29:44 瀏覽:85
Glenair 的 Sav-Con? Micro-D 連接器保護器(型號 MWDM2L)專為保護昂貴設備而設計,采用 TwistPin 接觸技術 和 一體式鋁合金外殼,可有效減少插拔磨損,適用于測試設備、航天級儀器等精密應用場景。

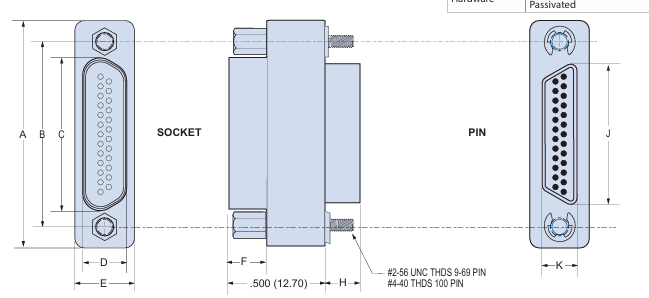

型號尺寸:
Size | Part Number | A Max. | B | C Max. | D Max. | E Max. | F | H | JMax. | K Max | |||||||||
In. | mm. | In. ±.003 | mm. ±0.08 | In. | mm. | In. | mm. | In. | mm. | In. ±.003 | mm. ±0.08 | In. ±.003 | mm ±.08 | In. | mm. | In. | mm. | ||
9 | MWDM2L-9USP1 | 785 | 19.94 | .565 | 14.35 | .400 | 10.16 | .250 | 6.35 | 308 | 7.82 | .195 | 4.95 | .183 | 4.65 | 333 | 8.46 | .184 | 4.67 |
15 | MWDM2L-15USP1 | .935 | 23.75 | .715 | 18.16 | .551 | 14.00 | .250 | 6.35 | 308 | 7.82 | .195 | 4.95 | .183 | 4.65 | 483 | 12.27 | .184 | 4.67 |
21 | MWDM2L-21USP1 | 1.085 | 27.56 | .865 | 21.97 | .701 | 17.81 | .250 | 6.35 | 308 | 7.82 | .195 | 4.95 | .183 | 4.65 | 633 | 16.08 | .184 | 4.67 |
25 | MWDM2L-25USP1 | 1.185 | 30.01 | .965 | 24.51 | 801 | 20.35 | .250 | 6.35 | .308 | 7.82 | .195 | 4.95 | .183 | 4.65 | .733 | 18.62 | .184 | 4.67 |
31 | MWDM2L-31USP1 | 1.335 | 33.91 | 1.115 | 28.32 | .951 | 24.16 | .250 | 6.35 | 308 | 7.82 | 195 | 4.95 | .183 | 4.65 | .883 | 22.43 | .184 | 4.67 |
37 | MWDM2L-37USP1 | 1.485 | 37.72 | 1.265 | 32.13 | 1.101 | 27.96 | .250 | 6.35 | .308 | 7.82 | .195 | 4.95 | .183 | 4.65 | 1.033 | 26.24 | .184 | 4.67 |
51 | MWDM2L-51USP1 | 1.435 | 36.45 | 1.215 | 30.86 | 1.051 | 26.70 | .296 | 7.52 | 351 | 8.92 | .195 | 4.95 | .183 | 4.65 | .983 | 24.97 | .228 | 5.79 |
51-2 | MWDM2L-51-2USP1 | 1.835 | 46.61 | 1.615 | 41.02 | 1.450 | 36.83 | .250 | 6.35 | .308 | 7.82 | .195 | 4.95 | .183 | 4.65 | 1.384 | 35.15 | .184 | 4.67 |
67 | MWDM2L-67USP1 | 2.235 | 56.77 | 2.015 | 51.18 | 1.850 | 46.99 | .250 | 6.35 | 308 | 7.82 | .195 | 4.95 | .183 | 4.65 | 1.784 | 45.31 | .184 | 4.67 |
69 | MWDM2L-69USP1 | 1.735 | 44.07 | 1.515 | 38.48 | 1.350 | 34.29 | .296 | 7.52 | .351 | 8.92 | .195 | 4.95 | .183 | 4.65 | 1.284 | 32.61 | .228 | 5.79 |
75 | MWDM2L-75USP1 | 2.080 | 52.80 | 1.705 | 43.30 | 1.450 | 36.80 | .296 | 7.52 | .351 | 8.92 | .195 | 4.95 | .183 | 4.65 | 1.384 | 35.20 | .228 | 5.79 |
100 | MWDM2L-100USP1 | 2.170 | 55.12 | 1.800 | 45.72 | 1.451 | 36.86 | 333 | 8.46 | .394 | 10.01 | .195 | 4.95 | .183 | 4.65 | 1.383 | 35.13 | .270 | 6.86 |
130 | MWDM2L-130USP1 | 2.520 | 64.00 | 2.160 | 54.86 | 1.795 | 45.60 | .333 | 8.46 | 394 | 10.01 | 195 | 4.95 | .183 | 4.65 | 1.735 | 44.07 | .270 | 6.86 |
典型應用
航天/軍工電子設備
高精度測試儀器
需要頻繁插拔的連接器保護
技術規格
外殼材料:鋁合金 6061-T6(化學鍍鎳)
接觸件:鍍金銅合金
絕緣體:玻璃纖維增強 LCP(耐高溫塑料)
硬件:300 系列不銹鋼(鈍化處理)
鎖緊機制:標準螺紋(#2-56 UNC 用于 9–69 針,#4-40 用于 100 針)
Glenair連接器是全球知名的高端品牌,廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司,授權代理銷售Glenair產品,并提供技術支持。歡迎咨詢。
推薦資訊
Glenair是一家總部位于美國加利福尼亞州格倫代爾市的電子連接器解決方案供應商。該公司成立于1956年,專注于設計、制造和銷售高質量的電子連接器、電纜組件、電線束和相關產品。Glenair的連接器、電纜等產品由美國、英國、意大利或德國所在地工廠制造,隨著轉移到愛沙尼亞、墨西哥、印度、中國和其他地方。

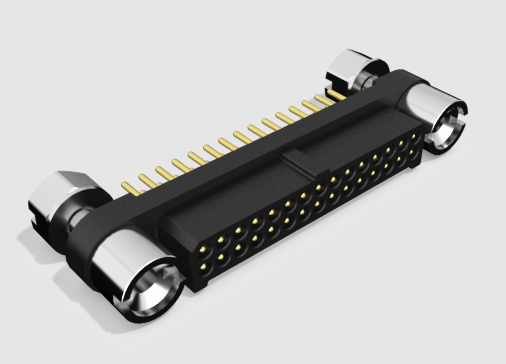

Nicomatic E221G24E10是一款22系列公端信號連接器,具有兩排設計,支持4到60個信號接觸點,配備鎖定或滑動固定裝置。它采用G規格端子,適配AWG 28-30電線,擁有24個LF接觸點,搭配E10規格固定硬件,兼容E60(L)、E6等型號。該連接器適用于電子設備內外部的精確信號傳輸,可直接安裝在0.8至2毫米厚的PCB上,并通過六角螺母固定,確保連接穩定可靠。
