Torex XC9220/XC9221降壓型DC-DC電源模塊

發布時間:2024-12-25 09:06:24     瀏覽:602

Torex XC9220/XC9221降壓型DC-DC電源模塊

  XC9220/XC9221系列是Torex公司生產的16V輸入電壓的降壓型DC/DC控制器IC。以下是該系列產品的詳細介紹:

  一般描述

  高效率:XC9220/XC9221系列IC能夠?qū)崿F(xiàn)高達3A輸出電流的高效率穩定電源供應。

  外部組件:只需一個晶體管、一個線圈、一個二極管和兩個外部連接的電容器即可配置。

  低ESR電容器:可以使用低等效串聯電阻(ESR)的電容器,如陶瓷電容器,作為輸出電容器。

  參考電壓:具有0.9V(±1.5%)的參考電壓,通過外部連接的電阻器可以自由設置輸出電壓。

  開關頻率:內部開關頻率為300kHz、500kHz和1.0MHz,可以使用較小的外部組件。

  控制模式:XC9220系列采用PWM控制,而XC9221系列采用PWM/PFM模式,能夠在輕負載時自動從PWM切換到PFM,實現高效率。

  軟啟動時間:XC9220/XC9221A和C系列內部設置為4毫秒,XC9220/XC9221B和D系列可以外部設置。

  UVLO功能:內置UVLO(欠壓鎖定)功能,當輸入電壓降至2.3V或更低時,外部P溝道驅動晶體管將被強制關閉。

  應用領域

  機頂盒

  數字電視

  DVD/硬盤錄像機

  智能手機/移動電話

  筆記本電腦/平板電腦

  產品特點

  工作電壓范圍:2.8V至16.0V

  輸出電壓外部設置范圍:1.2V或更高(VFB=0.9V±1.5%)

  輸出電流:小于3.0A

  振蕩頻率:300kHz、500kHz和1.0MHz

  控制方法:PWM控制(XC9220),PWM/PFM自動切換(XC9221)

  軟啟動功能:4ms,內部設置(XC9220/XC9221A,500kHz),外部設置(XC9220/XC9221B)

  保護電路:集成保護(1.0ms)(XC9220/XC9221 A和B系列),短路保護

  低ESR:兼容陶瓷電容器

  工作環境溫度:-40℃至+85℃

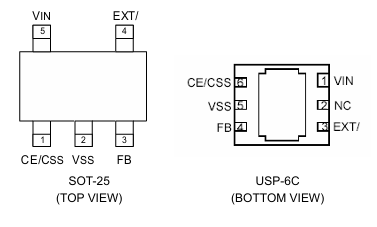

  封裝:符合歐盟RoHS標準,無鉛

  XC9220/XC9221系列DC/DC控制器IC以其高效率、靈活性和可靠性,適用于多種便攜式和固定式電子設備,特別是在需要高效率和高電流輸出的應用中表現出色。

Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展
