Norsat ELMTBKU003-EF 3W Ku波段MINI BUC
發布時間:2024-12-17 09:20:18 瀏覽:544

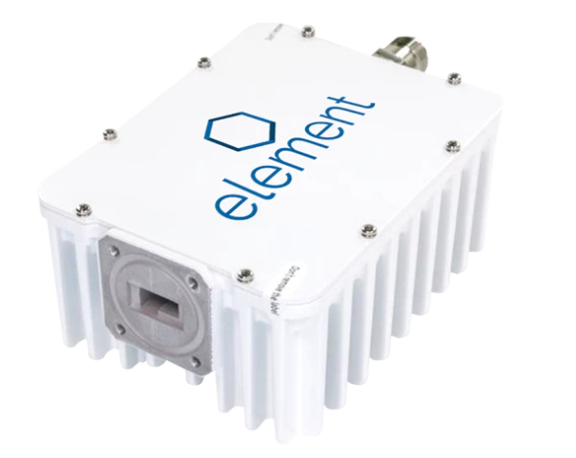

ELMTBKU003-EF是Norsat International Inc.生產的3W Ku-Band MiniBuc,屬于ELMTBKU003系列。這款產品是一款固態功率放大器,設計用于Ku波段的衛星通信系統,以其高效率和緊湊的尺寸而受到青睞。
關鍵規格
波段:Ku-Band
波段類型:E-Extended
外部參考頻率:10 MHz(正弦波),幅度在-5至+5 dBm之間
LO頻率:12.80 GHz
輸出頻率:13.75 - 14.50 GHz
輸出功率:3W
射頻規格
增益平坦度(54MHz):≤ 1.5 dB p-p
增益平坦度(全頻段):≤ 4.0 dB p-p
增益平坦度(溫度變化):≤ 4.0 dB p-p
輸入VSWR:2.0:1 max.
線性增益:60 dB
線性增益最小值:50 dB
線性增益典型值:55 dB
輸出P1dB:34 dBm min.
輸出功率旁路:34.5 dBm min.
帶內輸出雜散:≤ -50 dBc
帶外輸出雜散:≤ -60 dBc
輸出VSWR:2.0:1 max.
相位噪聲:100Hz偏移最大-80 dBc/Hz,10kHz偏移最大-80 dBc/Hz,1kHz偏移最大-70 dBc/Hz
電氣規格
最大電流:1.3A
最大電壓:+15至+24V DC
機械規格
連接器類型:F-Connector(輸入),WR75G(輸出)
產品尺寸:124.8 x 95.1 x 58.3 mm
產品重量:0.7 kg
環境規格
濕度:0 - 100% 凝結
工作溫度:-40至+55°C
存儲溫度:-40至+80°C
物理規格
封裝附件:螺絲,墊圈
這款MiniBuc產品以其高性能和可靠性,適用于需要在Ku波段進行信號放大的通信系統,如衛星通信和軍事通信應用。Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。
