FEV-10-TR-0004 VNA擴頻器70-110GHz
發布時間:2024-11-06 10:09:42 瀏覽:579
這款 WR 10 VNA 頻率擴展模塊 (FEV-10-TR-0004) 專為擴展現有矢量網絡分析儀(VNA)的功能而設計,頻率范圍覆蓋 70-110 GHz。通過該模塊,用戶可以進行毫米波頻段的S參數測量,適用于多種高精度測試需求。
產品描述
FEV-10系列模塊將顯著提升現有VNA的功能,特別是在W波段頻率上的S參數測量。
該模塊支持多端口全參數S參數測量,可選擇1通道/2端口或全反轉2端口結構。
可以作為測試端口的擴展,增加測量的頻率和準確性,特別適合需要較寬頻率覆蓋范圍的應用。
主要特點
全雙端口2或4端口網絡分析:支持多端口的S參數測量。
卓越的動態范圍和穩定性:設計緊湊穩固,并采用無風扇對流冷卻,減少振動干擾。
端口控制和兼容性:與Agilent PNA-X兼容,并內置25 dB手動可變衰減器。
可定制4端口控制器,用于平衡和多端口測量,適應特定需求。
應用場景
頻率范圍擴展測試:適合需要超寬頻帶測試的應用場景。
平衡S參數和多端口S參數測量:可用于芯片和器件測試。
特殊材料測試:如介電材料特性分析等。
規格參數
系統工作頻率:標準模式下為 70-110 GHz,高功率模式為 71-86 GHz。
端口輸出功率:標準模式為 -5 dBm 至 +3 dBm,高功率模式為 +15 dBm 至 +18 dBm。
系統動態范圍:90 至 100 dB,確保精確測量。
輸入和輸出參數:RF輸入頻率為 12.5-18.33 GHz,LO輸入頻率為 9.375-13.75 GHz,IF輸出頻率為 5-50 MHz。
相關推薦:
推薦資訊

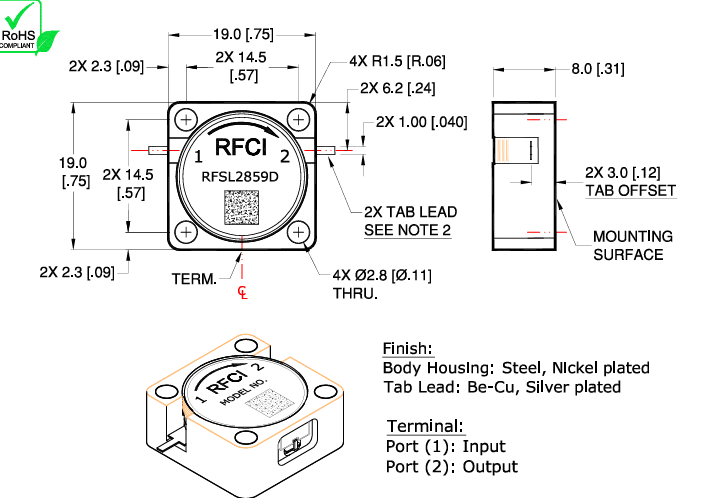

RFSL2859D是一款法蘭安裝式環形隔離器,工作頻率為3300-3800MHz,具有低插入損耗(<0.35dB)和高隔離度(>20dB),能承受1000W峰值/100W連續正向功率,采用鍍鎳鋼外殼和鍍銀鈹銅引腳,尺寸為19×19×8mm,適用于-40°C至+85°C環境下的射頻系統反射信號防護。

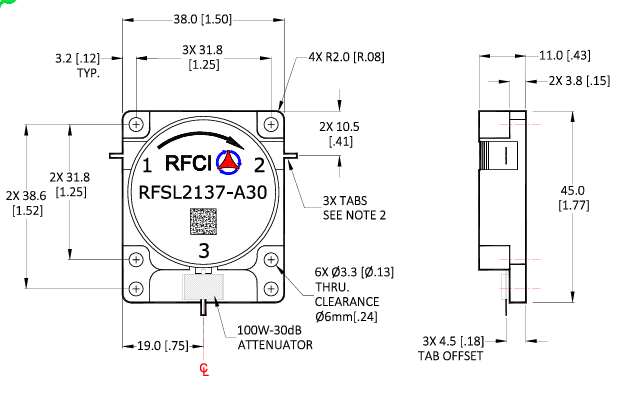

RFSL2137-A30插入式法蘭安裝iso衰減器由RFCI公司生產,頻率范圍450 MHz至500 MHz,插入損耗典型值小于0.30 dB、最大值0.40 dB,隔離度最小20 dB、典型值大于22 dB等,功率容量100W連續波衰減功率,衰減30 dB ± 1 dB,工作溫度-20°C至+85°C、存儲溫度-40°C至+95°C,適用于測試設備、通信系統和RFID系統等需精確控制信號強度的應用,設計能確保指定頻率范圍內穩定性能和高功率處理能力。
