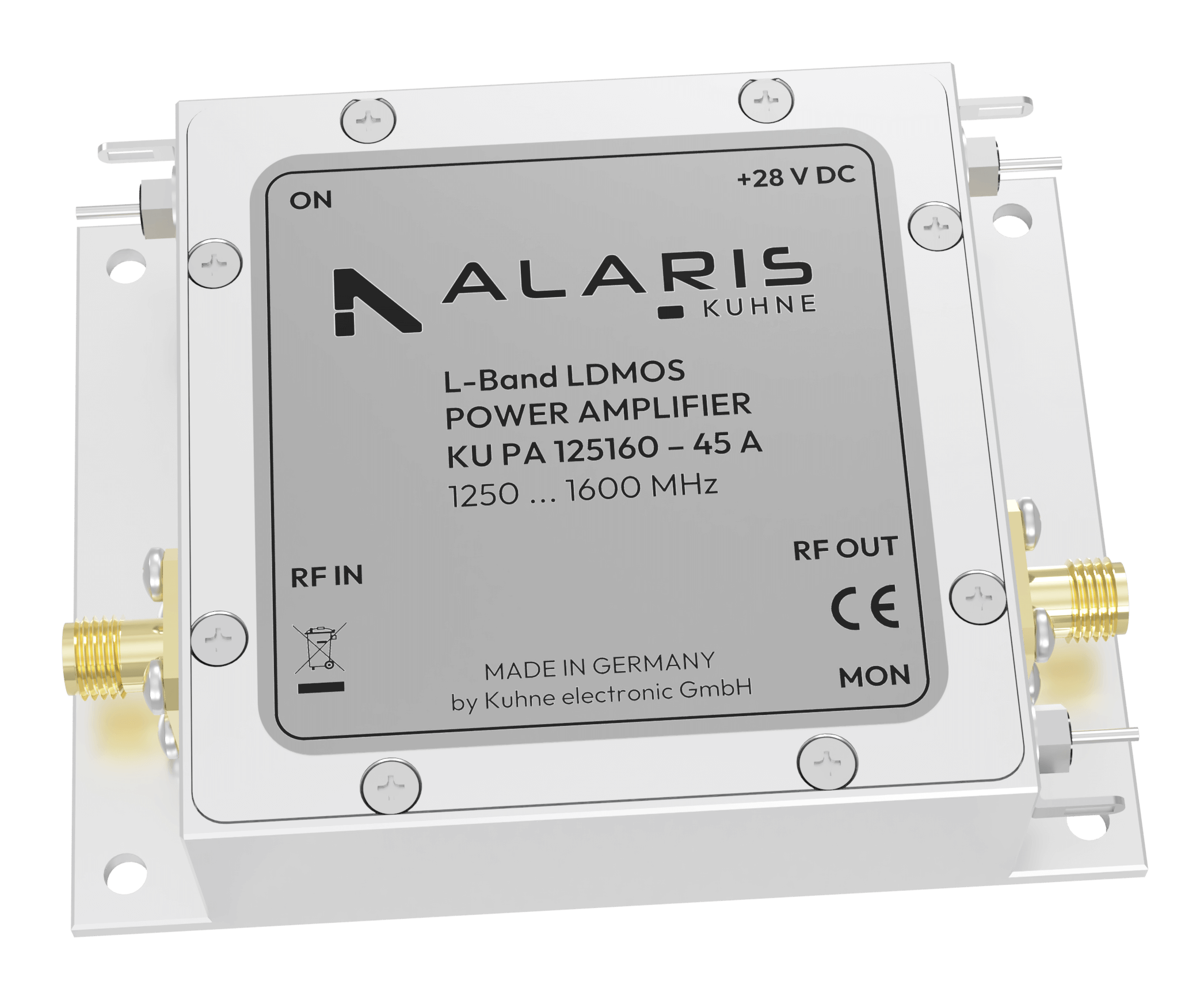

Kuhne KU PA 125160 - 45 A功率放大器1250-1600MHz
發布時間:2024-10-11 09:59:30 瀏覽:671
Kuhne KU PA 125160 - 45 A 是一款工作頻率范圍為 1250 MHz 至 1600 MHz 的 LDMOS 技術功率放大器,主要用于 COFDM 系統、QPSK、QAM 等調制類型的模擬傳輸以及測量和實驗室設備等應用。
關鍵規格:
輸入功率:典型輸入功率為 34.5 dBm,最大值為 +37.8 dBm。
輸出功率:
P1dB(壓縮點輸出功率):典型值 46.5 dBm,最小值 46 dBm(連續波),最小輸出功率為 45 W,連續波功率最小 40 W。
COFDM 輸出功率:典型輸出為 40 dBm(大約 10 W)。
增益:
小信號增益:典型值為 13 dB,最小值為 11 dB。
平坦度:小信號增益的平坦度為 ±2 dB。
諧波抑制:在 46.5 dBm 輸出時,典型值為 40 dBc。
互調失真(IMD3):
- 在 40 dBm PEP 時,典型值為 45 dBc。
- 在 44 dBm PEP 時,典型值為 45 dBc。
效率:
- 在 44 dBm 連續波時,效率為 35%。
- 在 47 dBm 連續波時,效率為 48%。
輸入反射損耗:典型值為 8 dB。
供電電壓:+28 V DC。
靜態電流:典型值為 0.38 A。
最大工作電流:5 A。
監控輸出:具有正向檢測功能(使用二極管檢測器)。
工作溫度范圍:-20 °C 至 +55 °C。
機械參數:
輸入/輸出連接器:SMA 型,阻抗為 50 歐姆。
尺寸:80 x 60 x 20 mm。
重量:140 g。
特性:
- 基于 LDMOS 技術,具備反極性保護功能。
- 監控輸出用于功率檢測(基于直流電壓)。
- 過溫保護,當殼體溫度達到 65°C 時自動關機。
使用場景:
- 主要用于 COFDM 系統,如 QPSK、QAM 等調制系統,適用于模擬傳輸和實驗室設備。
推薦資訊

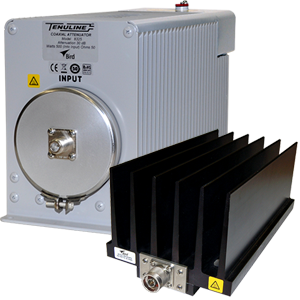

Bird射頻?500瓦常規冷卻射頻功率衰減器是種有價值且安全可靠的配件,可用來減少功率水平、隔離被測部件、實行諧波信號分析及其作為比較標準。
