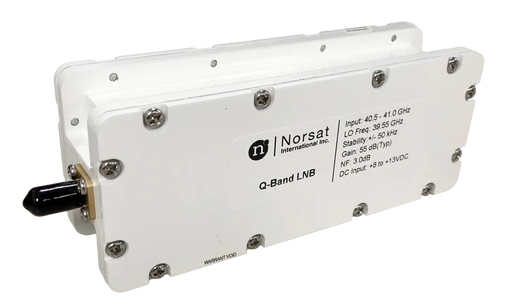

Norsat Q1000H Q波段低噪聲塊下變頻器LNB
發布時間:2024-10-10 09:07:55 瀏覽:592
Q1000H 是一款在 Q 波段工作的低噪聲塊下變頻器(LNB),由Norsat International Inc.推出,該公司是為遠程和具有挑戰性的應用提供定制通信解決方案的供應商。這款產品是全球首款在 Q 波段運行的 LNB,標志著衛星通信技術的一個重要進步。
主要特點和規格:
1. 頻率范圍: Q1000H 在 40.5 – 41.0 GHz 的頻段內工作,覆蓋 Q 波段。
2. 應用領域: 它適用于 Q 波段衛星計劃的實驗和開創性工作,支持衛星通信、遙感、地面微波通信和射電天文學研究。
3. 技術規格:
噪聲系數: 最大 3 dB(室溫下)。
本振(L.O.)穩定性: 最大 ± 50 KHz。
相位噪聲(SSB):
- 最大 -70 dBc/Hz 在 1 kHz 偏移。
- 最大 -80 dBc/Hz 在 10 kHz 偏移。
- 最大 -90 dBc/Hz 在 100 kHz 偏移。
輸入電壓駐波比(VSWR): 最大 2.0 : 1。
輸出電壓駐波比: 最大 1.8 : 1。
增益: 最小 50 dB,最大 60 dB。
增益平坦度: ≤ 3 dB p-p(全頻帶)。
輸出 1dB 壓縮點(P1dB): 最小 + 5 dBm。
4. 電源和接口:
直流電源: +10V 至 +13V。
直流電流: 最大 1000 mA。
輸入接口(防水): WR-22 波導槽。
輸出接口(防水): F-連接器(75 歐姆)和 N-連接器(50 歐姆)。
5. 物理尺寸和重量:
尺寸: 146 mm x 55 mm x 39 mm(5.75 英寸 x 2.16 英寸 x 1.53 英寸)。
重量: 700 g(24.70 盎司)。
6. 工作和存儲溫度:
工作溫度: -40 至 +50°C。
存儲溫度: -40 至 +80°C。
7. 頻率和本振(L.O.):
頻率帶: 40.5 - 41.0 GHz。
本振頻率: 39.55 GHz。
中頻(IF)頻率: 950 - 1450 MHz。
隨著 5G 的到來和 6G 的準備,Q 波段預計將成為未來十年衛星行業的一個關鍵頻段。Norsat 的 Q1000H LNB 旨在推動這一轉變,為下一代衛星通信技術的發展提供支持。
上一篇: DMM Micro D Mix連接器Nicomatic
下一篇: Solitron小信號JFETs
推薦資訊

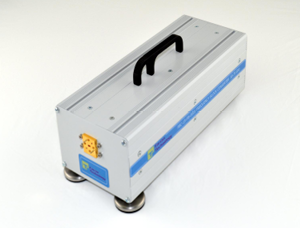

Farran Technology的FBC系列下變頻器,作為噪聲系數測量測試系統的頻率擴展器,兼容Agilent NFA及PXA,支持全頻段測量,具有高系統精度,適用于通信、OEM測試儀器、EW/ECM系統及雷達前端等領域,系統工作頻率26.5至40 GHz,具有低噪聲系數及便捷包裝。
