105883AK-1反激式變壓器VANGUARD ELECTRONICS
發布時間:2024-07-26 09:15:31 瀏覽:773
105883AK-1反激式變壓器是由Vanguard Electronics生產的一款電子元件,具有以下特點和規格:
1. 電氣規格:
電感測量頻率:從100 KHz到500 KHz。
工作溫度:所有電氣規格在25°C環境下測量。
電感:在500 KHz、0.1 VRMS條件下,1-2引腳間的電感為3.30uH±5%。
漏感:在相同條件下,當3、4、5、6引腳短路時,1-2引腳間的漏感最大為0.5 uH。
匝數比:1-2:3-4:5-6 = 1:1:1。
直流電阻(DCR):1-2和5-6引腳間的直流電阻為6 mOHMS,3-4引腳間的直流電阻為100 mOHMS。
絕緣電壓:3-4與其他繞組間的絕緣電壓為1000 VAC,其他繞組間的絕緣電壓為500 VAC。
2. 其他特性:
材料熱等級:155°C。
重量:約10g。

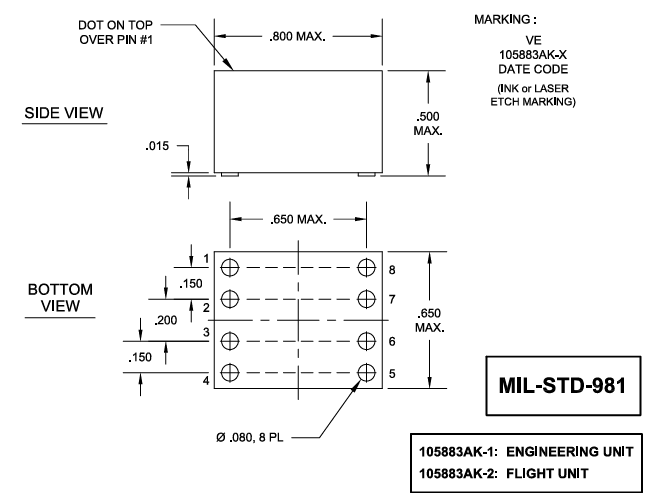

尺寸:0.8 × 0.65 × 0.5 英寸。
系列:105883AK-X。
安裝類型:貼片。
應用等級:COTS+(Commercial Off-The-Shelf Plus)。
初級電感:3.3 μH。
漏感:0.5 μH。
初級 DCR:0.006 歐姆。
次級 DCR:0.1 歐姆。
DWV:500, 1000。
寬容:±5%。
端接類型:鉛。
端接完成:錫/鉛。
這款變壓器適用于需要反激式轉換的應用,具有良好的電氣性能和絕緣特性,適用于商業級以上的環境。其設計緊湊,便于集成到各種電子設備中。
