XCL208A103DR降壓DC-DC電源模塊Torex特瑞仕
發布時間:2024-07-26 09:05:38 瀏覽:606
XCL208A103DR是Torex特瑞仕公司生產的一款超小型降壓DC-DC電源模塊,屬于XCL208系列產品。該模塊集成了線圈和控制用IC,尺寸僅為2.5mm×2.15mm,高度為1.05mm,非常適合空間受限的應用場景。
該模塊的主要特點和規格包括:
尺寸和集成度:超小型設計,集成了線圈和控制IC,簡化了電路設計,減少了噪聲和工作故障。
工作電壓范圍:支持1.8V(Type F)或2.0V(Type A/B)至6.0V的輸入電壓,適用于使用堿性電池(2個)或AC適配器(5V)等電源的應用。
輸出電壓:可以選擇內部固定的0.8V至4.0V輸出電壓,精度為±2.0%。

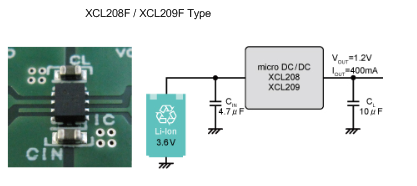

輸出電流:最大支持400mA的負載電流,只需在外部增加兩個陶瓷電容。
轉換效率:在高輸入電壓4.2V和輸出電壓3.3V的情況下,轉換效率可達90%。
工作頻率:工作頻率為3.0MHz,允許±15%的偏差。
控制和保護功能:
- 固定頻率PWM控制,有助于抑制輸出紋波。
- 軟啟動功能,減少啟動時的電流沖擊。
- CL自動放電功能,確保在關閉電源時快速放電。
- CE功能,通過CE引腳輸入低電平信號可以使IC進入待機狀態。
- 保護電路包括電流限制回路(定電流+閂鎖),提供額外的安全保障。
工作溫度范圍:支持從-40℃到+85℃的廣泛溫度范圍。
環保標準:符合EU RoHS規格,無鉛,滿足環保要求。
型號:
XCL208A103DR | XCL208B123DR |
XCL208A123DR | XCL208B153DR |
XCL208A153DR | XCL208B183DR |
XCL208A183DR | XCL208B253DR |
XCL208A253DR | XCL208B283DR |
XCL208A283DR | XCL208B2L3DR |
XCL208A2L3DR | XCL208B303DR |
XCL208A303DR | XCL208B333DR |
XCL208A333DR | XCL208F083DR |
XCL208B103DR |
XCL208A103DR模塊因其高集成度、高效率、小尺寸和豐富的功能,非常適合用于便攜式設備、可穿戴設備和其他對電源尺寸和效率有嚴格要求的應用。
更多Torex DCDC降壓轉換器可咨詢立維創展。
