VY1222M47Y5UQ6TV0陶瓷圓片電容器VISHAY
發布時間:2024-07-22 10:22:18 瀏覽:568
VY1222M47Y5UQ6TV0陶瓷圓片電容器是由Vishay生產的一款高頻電容器,具有以下特點和規格:
1. 成本效益:該電容器采用單層陶瓷盤形設計,成本低廉,適合預算有限的應用。
2. 熱管理:由于使用陶瓷電介質,熱量能夠得到適當?shù)南ⅲ兄诰S持電容器的性能和壽命。
3. 電壓承受能力:該電容器能夠承受高達760VAC(50 Hz)或500VAC(50 Hz)的電壓,適用于多種高壓環境。
4. 工作溫度:最高工作溫度為125°C,適合在高溫環境中使用。
5. 尺寸和公差:電容器的深度為5毫米(最大),電容值為0.0022uF,公差為±20%。
6. 引線和間距:采用徑向端接方式,引線直徑為0.6毫米,間距為10毫米。
7. 設計:電容器由兩面鍍銀的陶瓷盤組成,連接引線由鍍錫銅包鋼制成。
8. 封裝:封裝材料為阻燃環氧樹脂,符合UL 94 V-o標準,提供垂直(在線)結引線,引線間距可為10.0 mm或12.5 mm。
9. 特性:符合IEC 60384-14標準,具有高可靠性,適用于X1和Y1類安全電容器。
10. 應用:主要用于行對行濾波(X類)、線路對地濾波(Y類)、主輔耦合(SMPS)、EMI/RFI抑制和濾波等。
11. 電容范圍:從10pF至4700pF。
12. 額定電壓:根據IEC 60384-14標準,X1類為760 VAC(50 Hz),Y1類為500 VAC(50 Hz),以及1500 VDC。
13. 測試電壓:組件測試為4000 VAC(50 Hz),持續2秒;隨機抽樣檢驗和涂層耐壓測試均為4000 VAC(50 Hz),持續60秒。
14. 絕緣電阻:≥10000 MΩ。
15. 電容公差:±20%(代號M);±10%(代號K)。
16. 耗散因子:第一類最大為0.5%(1 MHz),第二類最大為2.5%(1 kHz)。
17. 工作溫度范圍:-40°C至+125°C。

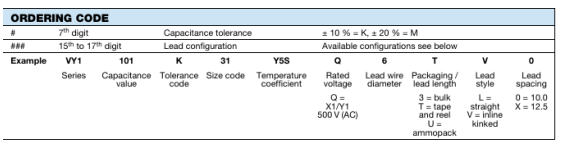

訂購指南:
