隔離式與非隔離式電源轉換器的選擇與應用
發布時間:2024-06-07 09:39:05 瀏覽:801
在電子設備的設計與應用中,電源轉換器扮演著至關重要的角色。它們負責將輸入的電能轉換為設備所需的電壓和電流。電源轉換器主要分為兩大類:隔離式和非隔離式。本文將探討這兩種電源轉換器的區別、優勢以及如何根據應用需求進行選擇。
隔離式與非隔離式電源的區別

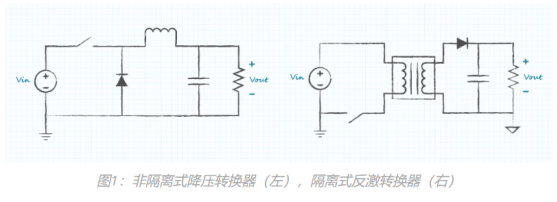

隔離式電源轉換器通過電氣和物理方法將電路分隔為兩個部分,從而實現輸入與輸出之間的隔離。這種隔離通常通過變壓器來實現,確保輸入和輸出之間沒有直接的電流流動。相比之下,非隔離式電源轉換器只有一個電路,電流可以在輸入和輸出之間直接流動。
隔離基礎知識
隔離是指電路的一部分和另一部分之間的物理和電氣分離。在隔離式轉換器中,輸入和輸出各自有獨立的接地,沒有直接的電流路徑。而非隔離式轉換器中,輸入和輸出共用接地,電流可以在它們之間自由流動。
隔離式轉換器的工作原理

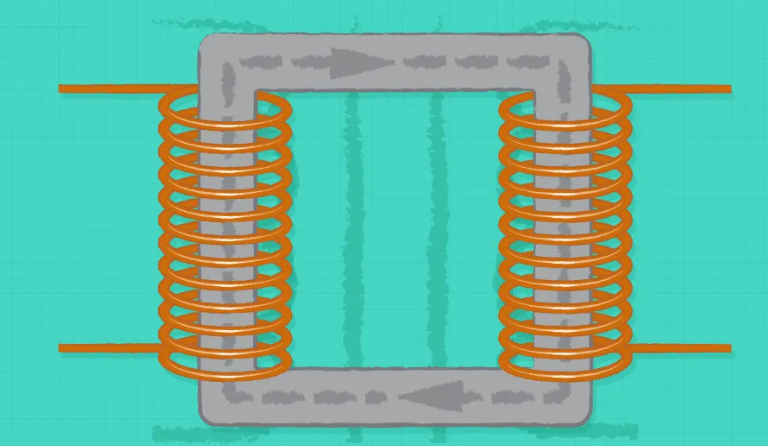

隔離式轉換器雖然不允許電流在輸入和輸出之間流動,但仍需將功率和信息從一側傳輸到另一側。這通常通過變壓器或耦合電感器的電磁場傳輸電力,而信號則可能通過信號變壓器或光學隔離器進行傳輸。
隔離的優勢
隔離式電源轉換器在多種情況下具有優勢,包括:
安全合規:對于可能涉及危險高壓的應用,隔離式電源轉換器可以將輸出與輸入端的危險電壓隔離,確保安全。
接地環路斷路:隔離電源的輸入和輸出不共用接地,可以斷開接地環路,減少噪聲敏感型電路中的干擾。
浮動輸出和電平轉換:隔離轉換器的浮動輸出特性可以用于電平轉換,允許輸出電壓相對于電路中的其他節點進行調整。
如何選擇?
選擇隔離式還是非隔離式電源轉換器取決于具體的應用需求。如果應用中存在高壓風險或需要斷開接地環路,隔離式電源轉換器可能是更好的選擇。而對于簡單的電壓轉換需求,非隔離式電源轉換器可能更為經濟高效。
總之,隔離式與非隔離式電源轉換器各有其獨特的優勢和應用場景。了解它們的工作原理和特點,可以幫助工程師在設計電子設備時做出明智的選擇,確保電源系統的安全、穩定和高效運行。
