M3018調諧器Focus Microwaves
發布時間:2024-05-29 09:13:18 瀏覽:961
Focus Microwaves推出的M3018調諧器是Delta系列中的一款機電調諧器,專為高頻率晶圓測量設計。該調諧器的頻率范圍為1.8至30GHz,采用3.5mm連接器類型,高VSWR為50:1,諧波調諧范圍為10:1-100:1,最大功率為47W(CW),重復性為-40/-50dB,重量為27磅,長度為20.6英寸。
Model | Freg.Range (GHz | Connector Type | VSWR | Maximum Power** (W,CW) | Repeatability (min,dB/typical,dB) | Weight (lbs) | Length (in) | |
High VSWR* | Harmonic tuning | |||||||
M3018 | 1.8-30 | 3.5mm | 50:1 | 10:1-100:1 | 47 | -40/-50 | 27 | 20.6 |
該調諧器采用低剖面結構,專為在晶圓上進行負載拉測量優化設計,可放置在晶圓周邊,與探針尖端和調諧器之間實現直接連接,消除所有可能的插入損耗。這種革命性的調諧器設計使工程師能夠?qū)崿F(xiàn)理想的調諧范圍,并將調諧器的占地面積和重量顯著減少。

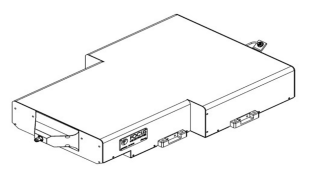

DELTA調諧器默認配置為DUT側公連接器和Source/Load側母連接器,也可以根據客戶需求提供不同的配置。產品尺寸為長度20.602英寸,寬度13.009英寸,高度3.342英寸。
這款調諧器適用于需要高精度、高重復性和大調諧范圍的高頻應用場景。
相關推薦:
Focus Microwaves晶圓上三角調諧器
更多Focus Microwaves 相關產品信息可咨詢立維創展。
推薦資訊

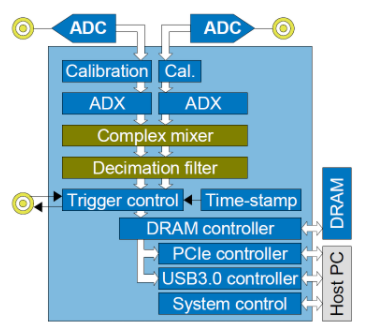

Teledyne SP Devices FW2DDC為ADQ7WB和ADQ7DC提供射頻(RF)接收器中較為常用的實時監控功能。它還主要包括專有的ADX技術應用,適用于校準時間交織模數轉換器(TI-ADC)中的不匹配錯誤,以保障業界技術領先的無雜散動態范圍(SFDR)。Teledyne SP Devices數字信號處理也有利于將數據速率減少到可管控的水準,以簡化數據信息后處理工藝和數據存儲.
