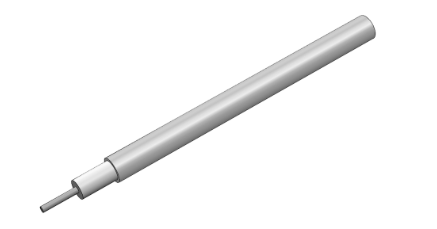

EZ-PT86-AL-SP相位穩定0.086半剛性同軸電纜EZ Form
發布時間:2024-05-10 09:22:03 瀏覽:955
EZ-PT86-AL-SP相位穩定0.086半剛性同軸電纜EZ Form是一款專為高相位穩定性且幾乎不需要溫度相變的應用而設計的電纜。以下是該電纜的詳細介紹:
1. 型號與規格:
- 電纜型號:EZ-PT86-AL-SP
- 規格:0.086英寸的半剛性同軸電纜
2. 導體與介質:
- 中心導體直徑:0.0226英寸,采用SPC材料
- 外導體:半剛性鍍銀鋁材料,提供優良的屏蔽效果(>165分貝)
- 電介質:采用含氟聚合物,沒有典型的"特氟龍膝關節效應",并且提供出色的電氣性能
3. 電氣性能:
- 標稱阻抗:50.0 Ω,阻抗裕量:±2.5 Ω
- 傳播速度:78.00%,保證信號快速傳輸
- 最大工作頻率:66GHz,覆蓋廣泛應用場景
- 在不同頻率下(如0.5GHz、1.0GHz等),電纜的衰減、功率容量等性能均有詳細列出
4. 機械特性:
- 內折彎半徑(最小):0.250英寸,便于某些場景下的安裝和使用
- 重量:每100英尺1.40磅,提供了較好的輕便性和便攜性
5. 工作環境:
- 工作溫度范圍:-55攝氏度至+125攝氏度,適應多種環境條件
- 符合RoHS規范,確保環保和安全性
6. 相位穩定性:
- 該電纜特別強調了其相位穩定性,以滿足對相位控制要求較高的應用場景。
衰減 | |
頻率 | DB / 100 FT 典型值 |
0.5 GHz | 14 db |
1.0 GHz | 20 db |
5.0 GHz | 45 db |
10.0 GHz | 65 db |
18.0 GHz | 93 db |
功率 | |
頻率 | 瓦 CW @ 20 °C(最大值) |
0.5 GHz | 300 W |
1.0 GHz | 235 W |
5.0 GHz | 105 W |
10.0 GHz | 73 W |
18.0 GHz | 54 W |
相關推薦:
推薦資訊

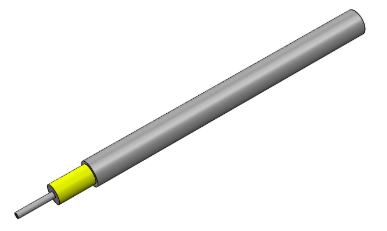

EZ-86-AL-WP-TP同軸電纜,屬于EZ Form鋁護套半剛性系列,采用SPC中心導體、PTFE介電材料、鋁外導體和錫電鍍,尺寸小巧,重量輕,阻抗50Ω,傳播速度84%,屏蔽效果>165db,耐壓5000 VRMS,工作溫度-55°C至+200°C,適用于高頻高功率應用,具有低損耗和非磁性特性,比銅護套輕40%,建議在干燥溫控環境中使用。
