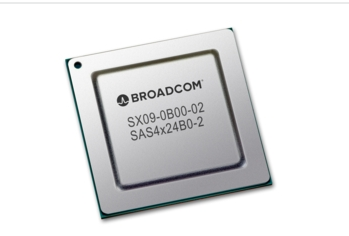

Broadcom SAS4x24擴展器IC
發布時間:2024-05-08 09:09:21 瀏覽:702
Broadcom SAS4x24 擴展器IC是一款高性能的SAS/SATA擴展器芯片,具有以下主要特點和應用:
1.SAS/SATA 支持:支持多種速率的SAS和SATA設備,包括6G、12G、24G SAS和6Gb/s SATA,提供高設備吞吐量;
2.DataBolt2 技術:通過DataBolt2技術,實現對低速硬盤帶寬的聚合,提升整體性能;
3.硬件安全啟動:在產品整個生命周期內維護指定的信任根,保證系統運行的安全性;
4.PHY和T-10 分區:支持跨255個區域的PHY和T-10分區,同時支持任意端口鏡像、擴頻時鐘和增強的多用途GPIO架構;
5.DataBolt2 帶寬優化器:支持40個端口,可將運行在6Gb/s或12Gb/s的終端設備雙向數據緩沖,并降低延遲提高性能,適用于混合控制器拓撲中;
6.高密度存儲框:通過24個任意到任意PHY邊緣擴展,實現更高的機箱容量,適用于高密度存儲場景;
7.SPL-4 Fairness:提升級聯拓撲中系統性能的一致性,保證數據傳輸的公平性;
8.應用領域:適用于SAS/SATA硬盤框、外部RAID子系統、JBOD架構、服務器背板、擴展板插件主要功能等多種場景。
Description | Part Number |
SAS4x48 | SX06-0B0O-02 |
SAS4x40 | SX07-0B0O-02 |
SAS4x32 | SX08-0B0O-02 |
SAS4x24 | SX09-0B00-02 |
SAS4x48,SAS4x40,SAS4x32,SAS4x24 | Expander Technical Specifications | |
Feature Description | ||
SEP | Arm Cortex R4600 MHz | |
Internal Memory | 4 MB SRAM | |
SAS Ports | 24,324,048 | |
Data Transfer Rates | 6G,12G,24G SAS,and 6Gb/s SATA | |
DataBolt2 Bandwidth Optimizer | Up to 40 ports(Avago IP) | |
SSC(Spread Spectrum Clocking) | Yes | |
Port Mirroring | Yes(Avago IP | |
Direct &Subtracting Routing Methods | Yes | |
Route Table Entries | 2048 | |
PHY-based Zoning,T-10 Zoning | Yes | |
T-10 Optical Support | Yes | |
A/D Converte | 4 (12-bit analog inputs) | |
Pulse Width Modulator | 2 | |
Ethernet Interface | 10/100/1000 | |
External Memory Interfaces | 8/16-bit parallel NOR Flash with five chip selects SRAM,NV SRAM Serial SPI with up to five chip selects | |
Security Features | TRNG/Hash and HMAC Generator/Secret Root Key/Hardware Secure Boot | |
?C Interfaces(max) | 8,SMB compliant | |
SGPIO Interface(max) | 4,SFF-8485 | |
UART Interface(max) | 2,16550 compatible | |
LED(max) | 36 | |
GPIO(max) | 36 | |
Package | FPB4NGS(27 mm x27 mm) |
推薦資訊

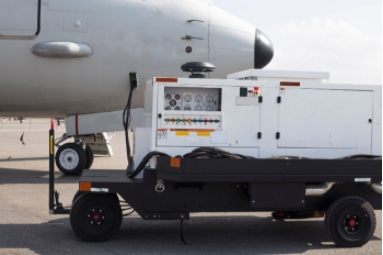

DEI?為28VDC航空電子產品設備儀器和工業電源系統總線提供電壓浪涌保護器。按照RTCADO160,Z類:異常浪涌電壓(DC)技術水平,它能夠保障機器設備免遭電壓浪涌。欠壓鎖定功能模塊確保僅在最低標準安全可靠工作電壓技術水平下可以使用。
