SRC316-TS柔性同軸電纜Winchester

發布時間:2024-04-29 09:50:21     瀏覽:1130

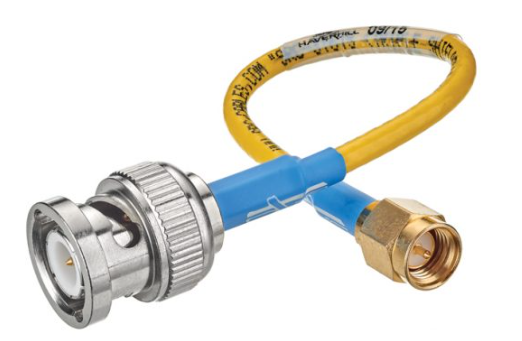

SRC316-TS柔性同軸電纜Winchester

  SRC316-TS柔性同軸電纜Winchester是一款具有以下主要特點的產品:

  1. 廣泛的連接器和電纜組合,適用于多種連接方式。

  2. 具有較高的功率處理能力,可承受較大功率負荷。

  3. 采用快速連接/斷開接口技術,方便快捷。

  其技術規格包括:

  1. 電纜外徑(英寸 - 標稱):取決于具體型號。

  2. 電纜介電材料選項:可選用多種介電材料。

  3. 電纜護套材質:可選用FEP、PVC、聚氨酯等材料。

  4. 電纜工作溫度:-55°C – 200°C,適應較廣的工作溫度范圍。

  5. 電纜最小彎曲半徑:靜態(英寸):0.18 英寸 – 1.5 英寸,具有靈活的使用特性。

  6. 阻抗(歐姆 - 標稱):50歐姆。

  7. 最大工作頻率 (GHz):12GHz – 40GHz,適用于較高頻率的應用。

  8. 具有90 dB至110 dB的屏蔽性能,以及40 dB的降低20%的損耗和兩倍的靈活性。

  9. 取代標準Mil-C-17 316, 174, 188的功能。

  10. 采用經預處理的交聯介質,具有穩定的性能。

  11. 適用于測試電纜和儀表,能夠滿足各種測量和儀表需求。



SRC   316                                                                       SRC 316-TS(triple shield)
Electrical  Impedance Ohm  50     50
  Capacitance pF/ft @16Hz  29     29
  Velocity of Propagation  71%     71%
  Shielding dB  90     t0
  Max Woltage VRMS  1500     1500
  Halogen  Passes IEC 754     Passes IEC 754
Mechanical  Center Conductor  Silver Plated CopperSilver Plated Copper
  Dimension-inches (mm).020(.51) 020(51)
  DielectricCellular X-Linked High Density PolyolefinCellular X-Linked High Density Polyolefin
  Shield 1Al Mylar Tape003(.076Al Mylar Tape003(.076)
  Shield 25C97%coverage 5C97%coverage
  Shield 3

 5C97%coverage
  JacketPVC (White)099 Outer DiameterWC (Yellow)120 Outer Diameter
  Bend Radius-inches25
 .3
Environmental  Temperature Range 2C  -40 +105     -40 +105
  Flame Rating  UL 1581     UL1581
Attenuation  FrequencyInsertion Loss (Dbhoo ft)
  400 MHz  14.8     14.6
  900 MHz  22     21.8
  2 GHz  34.8     34.6
  6 GHz  64.8     64.5
  12 GHz  na     97.7
  18 GHz  na     125.8
Average Power  FrequencyAverage Power (Watts)
@20°C @Sea Level
  400 MHz  60     60
  900 MHz  50     50
  2 GHz  20     20
  6 GHz  10     10
  12 GHz  na     10
  18 GHz  na     10

Winchester Interconnect 提供標準射頻連接器,如 SMA、SMP、TNC 和 Triax 連接器,以及定制連接器和組件配置。深圳市立維創展科技有限公司,授權代理Winchester產品,歡迎咨詢。
