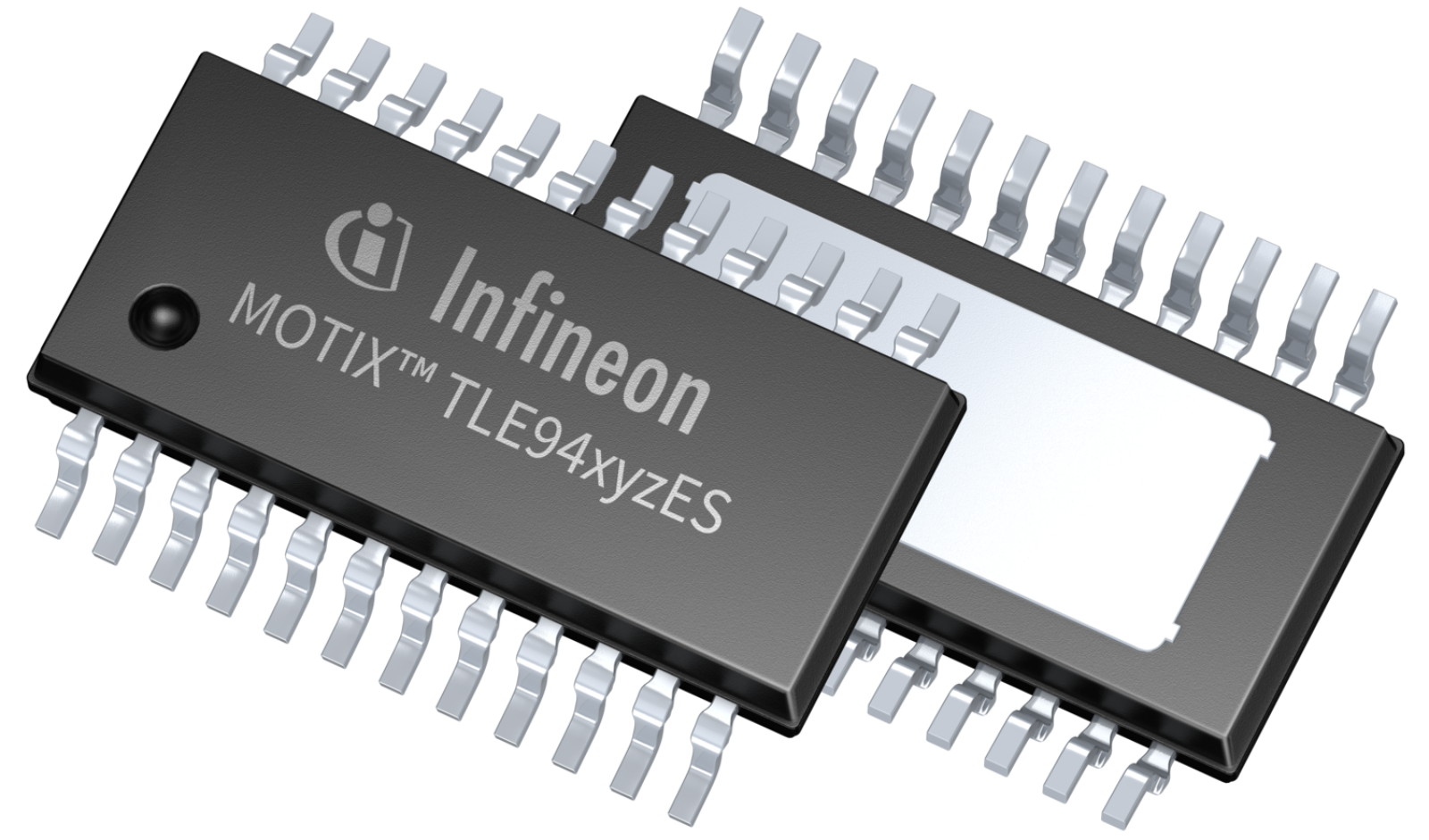

Infineon英飛凌TLE94108ESXUMA1汽車半橋驅動器IC

發布時間:2024-04-03 10:02:57     瀏覽:766

Infineon英飛凌的TLE94108ESXUMA1半橋驅動器IC是一款專為驅動直流電機負載而設計的高性能驅動器。作為更大系列的一部分,這款驅動器提供了從3路輸出到12路輸出的多種選擇,能夠直接接口或SPI接口,為不同應用提供了極大的靈活性。


產品特點

強大的驅動能力:TLE94108ESXUMA1配備了8個半橋功率輸出,能夠驅動順序或并聯操作的直流電機負載。通過其16位SPI接口,可以實現對正向(cw)、反向(ccw)、制動和高阻抗等多種操作模式的精準控制。

出色的節能性能:在睡眠模式下,該驅動器的功耗非常低,有助于節省電能。同時,其3.3V/5V兼容的輸入設計帶有遲滯,保證了穩定的輸入信號。

全面的保護機制:這款驅動器提供了全面的保護功能,包括短路、負載開路、電源故障和過熱檢測等診斷功能。每個輸出都具有過載和短路保護功能,并且可獨立診斷輸出狀態(過流、開路負載)。此外,所有高壓側和低壓側的導通狀態也支持開放式負載診斷,確保電機運行的安全與穩定。

靈活的接口與控制:TLE94108ESXUMA1支持16位標準SPI接口,具備菊花鏈和幀內響應功能,使得控制和診斷操作更加便捷。全局錯誤標志的設置,使得用戶能夠迅速識別并處理潛在問題。

多樣化的應用支持:該驅動器支持PWM輸出,頻率可選擇80Hz、100Hz和200Hz,并具有8位占空比分辨率,滿足不同應用場景的需求。

潛在應用包括HVAC翻板直流電機、單穩態和雙穩態繼電器、后視鏡x-y調節和后視鏡折疊,以及發光二極管。此外,其小細間距裸露焊盤封裝(PG-TSDSO-24型)不僅具有良好的熱性能,還能減少PCB板的空間和成本,為系統集成提供了極大的便利。

規格參數:

ParametricsTLE94108ES
DiagnosticsOC, TW, TSD, PSF, OL, SPI_ERR, NPOR
ID(lim)(multiple)8 x 0.9A
Iq0.6 μA
InhibitYes
MountingSMT
Operating Voltage   min  max5.5 V   20 V
ProtectSC, OT, UV, OV, OL
RDS (on) (multiple)850 mOhm
TechnologyMOTIX? Bridge
Temperature- 40°C - 150°C


深圳市立維創展科技有限公司,優勢分銷Infineon英飛凌部分產品線,快速交付,歡迎聯系。
