TE Connectivity 640456-9連接器插頭和PCB插座

發布時間:2024-02-22 14:03:11     瀏覽:934

TE Connectivity 640456-9連接器插頭和PCB插座,TE Connectivity MTA 100 和 156 連接器允許大規模端接電線,應用成本低。連接器可作為線對板或線對線系統提供,基于絕緣位移觸點 (IDC) 技術,無需剝線,連接器采用顏色編碼以指示線規。MTA 100 連接器位于 0.100“ [2.54mm] 引腳間距上,最多可提供 28 個位置,可端接 28–22 AWG 電線。MTA 156 連接器位于 0.156“ [0.396mm] 引腳間距上,最多可提供 24 個位置,并可端接 26-18 AWG 電線。提供封閉端和直通式連接器。MTA 100 連接器可在高達 250 V 的 5A 電壓下工作,而 MTA 156 連接器可在 7A 時以高達 600 V 的電壓運行。兩種類型均提供鍍錫或鍍金觸點,工作溫度范圍為 –55°C 至 105°C。 觸點經過潤滑,可提供微動腐蝕保護。MTA 100 和 156 連接器均通過 UL 認證。


主要特點:

? 絕緣位移觸點 (IDC) 導線端接

? 大規模端接,應用成本低

? 聲音閂鎖,用于在張貼的外殼上提供連接反饋

? 用于菊花鏈的導線

? 多達 28 個針位,可端接 28-18 AWG 電線

? 高達 600 V 和 7 A 額定值

? 提供鍍錫和鍍金

? UL認證部件,符合UL1410標準

一般應用:

?家用電器

? 低功耗和信號應用

? 工業機械和控制


規格參數:

產品類型特性

  • 連接器系統?: 線到板

  • 接頭類型?: 部分帶罩

  • 可密封?: 否

  • 連接器和端子端接到?: 印刷電路板

  • PCB 連接器組件類型?: PCB 安裝接頭

結構特性

  • 列數?: 9

  • 位數?: 9

  • 行數?: 1

  • PCB 安裝方向?: 垂直

電氣特征

  • 工作電壓?(VAC): 250

主體特性

  • 主要產品顏色?: 土黃色

接觸件特性

  • 端子基材?: 銅合金

  • PCB 端子端接區域電鍍材料?: 錫

  • 端子底板材料?: 鎳

  • 端子接觸部電鍍材料表面涂層?: 啞光

  • 端子形狀和構造?: 正方形

  • PCB 端子端接區域電鍍材料表面涂層?: 啞光

  • 端子接合區域電鍍材料厚度?: 3.81?μm?[?150?μin?]

  • 端子底板材料厚度?: 1.27?μm?[?50?μin?]

  • 端子布局?: 直插式

  • PCB 端子端接區域電鍍材料厚度?: 3.81?μm?[?150?μin?]

  • 接合方柱尺寸?: .64?mm?[?.025?in?]

  • 端子接觸部電鍍材料?: 錫

  • 端子類型?: 插針

  • 端子額定電流(最大值)?(A): 5

  • 端子接觸部長度?: 7.49?mm?[?.295?in?]

端接特性

  • 端接柱體和尾部長度?: 3.56?mm?[?.14?in?]

  • PCB 端接方法?: 通孔 - 焊接

  • 方形端接柱體和尾部尺寸?: .64?mm?[?.025?in?]

機械附件

  • 接合固定類型?: 摩擦鎖定

  • 面板安裝特性?: 不帶

  • 接合固定?: 帶有

  • 接合對準類型?: 極化, 極化

  • 連接器安裝類型?: 板安裝

  • 接合對準?: 帶有

  • PCB 安裝對準?: 不帶

  • PCB 安裝固定?: 不帶

殼體特性

  • 外殼材料?: 聚酯 - GF

  • 中心線(間距)?: 2.54?mm?[?.1?in?]

尺寸

  • PCB 厚度(建議)?: 1.6?mm?[?.063?in?]

  • 連接器寬度?: 10.79?mm?[?.425?in?]

  • 連接器高度?: 5.72?mm?[?.225?in?]

  • 連接器長度?: 22.86?mm?[?.9?in?]

使用環境

  • 工作溫度范圍?: -55 – 105?°C?[?-67 – 221?°F?]

操作/應用

  • 電路應用?: Signal

行業標準

  • 已批準的標準?: CSA LR7189, UL E28476

  • 與機構/標準產品兼容?: CSA, UL

  • UL 阻燃性等級?: UL 94V-0

包裝特性

  • 封裝數量?: 1

  • 封裝類型?: 包裝

相關推薦:

泰科TE工業RJ45插孔

TE汽車環形端子

更多TE連接器相關產品型號及信息可咨詢立維創展

推薦資訊

  • Glenair納米矩形單排連接器
    Glenair納米矩形單排連接器 2023-10-10 17:15:43

    Glenair?納米矩形單排連接器為要求極高的應用提供高性能核心任務安全可靠性。納米預接線、單排插頭和插座連接器選用鈦、不銹鋼或鋁合金外殼。

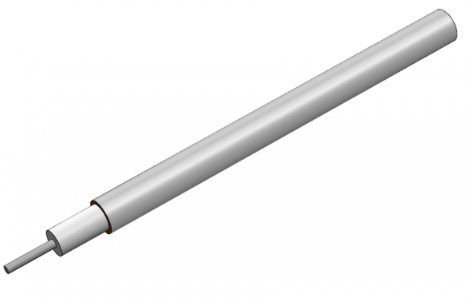

  • M17/133-00003半剛性電纜EZ Form
