Glenair 806Mil-Aero系列航空級微型圓形連接器
發布時間:2024-01-22 10:37:50 瀏覽:1055
Glenair 806 Mil-Aero 系列是一款航空級微型圓形連接器,采用三啟動螺紋聯軸器。806 連接器比傳統的航空航天連接器更小、更輕。具有 22HD
號、20HD 觸點和 8 號電源以及高速 El Ochito?、四同軸和光纖選項。806 系列提供多達兩倍的觸點數量,且性能不會降低 MIL-DTL-38999
系列 III。事實上,獨立實驗室測試表明,806 系列符合并在許多情況下超過了 MIL-DTL-38999 的要求。
但 806 不僅僅是尺寸和重量減輕。這款經過飛行驗證的高性能連接器具有許多創新功能,可滿足軍事/航空航天工業最嚴格的要求,包括更好的抗振動去耦能力。這是通過重新設計棘輪機構并引入比 D38999 更淺的配合螺紋斜坡角來實現的。
特征:
· 新一代小型航空級圓形連接器 IAW D38999
· 專為飛機、工業機器人等惡劣應用環境的一般應用而設計
· 升級的環境、電氣和機械性能
· 集成防去耦技術
· 更高密度的 20HD 和 22HD 端子排列方式
· 玻璃密封、輕質鋁密封、高溫、光纖和濾波版本
· 帶 El Ochito 八觸點的高速配置??捎玫慕昏€匙工廠端接尾纖和跳線組件
Glenair 率先推出了一體式屏蔽捆扎平臺,可直接連接電纜屏蔽層、護套和包覆成型。這項創新延續了 806 的延續,這是 Glenair 首款專門使用超輕 Nano 屏蔽端接帶的連接器,可最大限度地減小尺寸和重量。
另一個增強功能是帶有凸臺的“禮帽”絕緣子,用于絕緣子空腔和固定夾的萬無一失的對齊以及更高的額定電壓。
806 系列 Mil-Aero 連接器采用 O 形圈徑向接口密封設計,而不是扁平墊圈。這樣可以更輕松地實現金屬對金屬耦合、改進的密封性和更好的 EMI 性能。MIL-DTL-38999 系列 III 和其他傳統航空航天圓形連接器在插座外殼內有一個扁平墊圈。這種外圍密封必須被充分壓縮,以允許完全金屬對金屬連接器底部。在某些公差條件下,這種密封件可能難以按照 MIL-DTL-38999 的要求“在不使用工具的情況下”完全配接連接器。

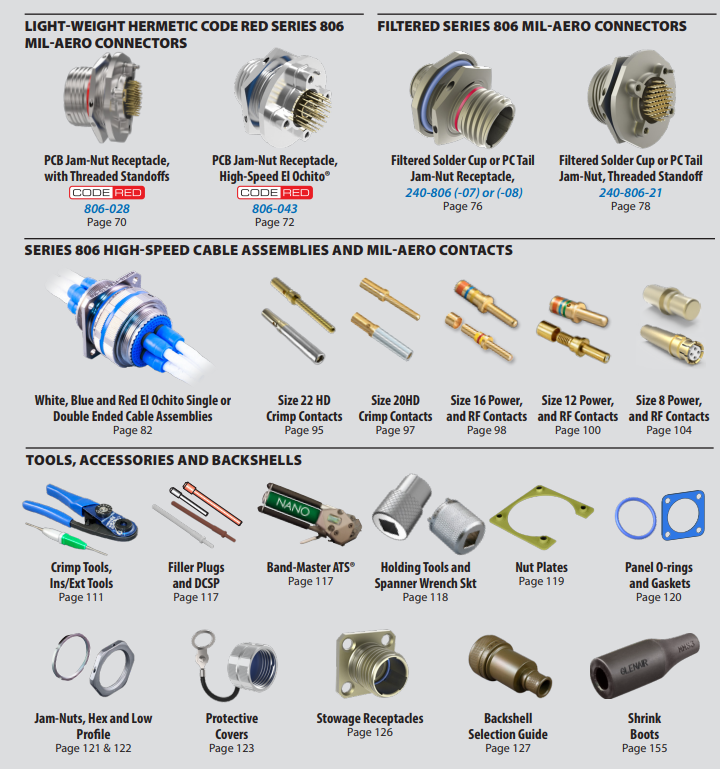

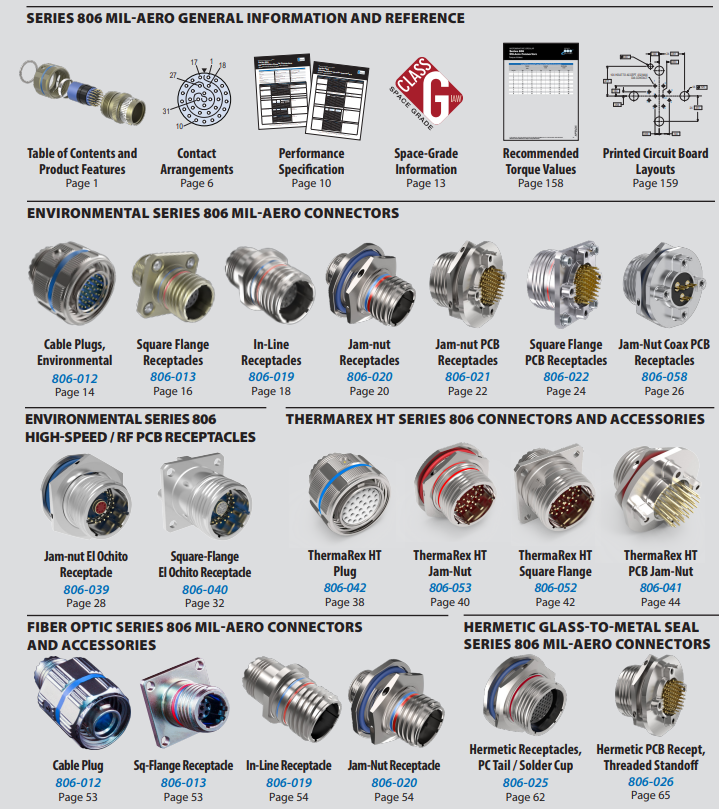

選型:
