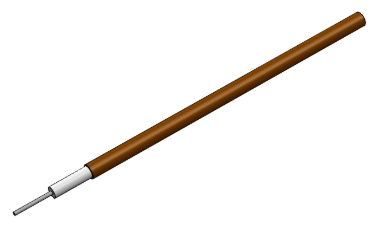

M17/151-00001同軸電纜EZ Form

發布時間：2023-10-11 16:46:48 瀏覽：811

EZ Form提供適合MIL-DTL-17標準化的27種銅和鋁保護套半剛性電纜。M17/151-00001電纜線滿足甚至超過軍工用規格，并且有多種規格和飾面可以選擇。

為了能防氧化，EZ Form建議把M17/151-00001保存在原包裝中，并且將M17/151-00001保存在干燥的溫度監控環境里直到應用。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：http://www.chuihaibian.cn/brand/78.html

EZ Form.png

Specifications

DIMENSIONS
Center Conductor Diameter	0.0113 in
Dielectric Diameter	0.0370 in
Outer Conductor Diameter	0.0470 in
MATERIALS
Center Conductor Material	SPCW
Dielectric Material	PTFE
Outer Conductor Material	Copper
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	?40 °C
Maximum Temperature	+100 °C
Inside Bend Radius (Minimum)	0.125 in
Weight	0.47 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 ?
Nominal Impedance Margin	±2.5 ?
Velocity of Propagation	69.50%
Shielding Effectiveness	>165 db
Voltage Withstanding	2000 VRMS @ 60 Hz
Continuous Working Voltage	1000 VRMS max
Maximum Operating Frequency	20 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	28 db
1.0 GHz	40 db
3.0 GHz	70 db
5.0 GHz	90 db
10.0 GHz	130 db
20.0GHz	190 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	45 W
1.0 GHz	32 W
3.0 GHz	18W
5.0 GHz	13W
10.0 GHz	9 W
20.0 GHz	6.5W
