AD4007模數轉換器ADI

發布時間:2023-09-15 16:56:25     瀏覽:798

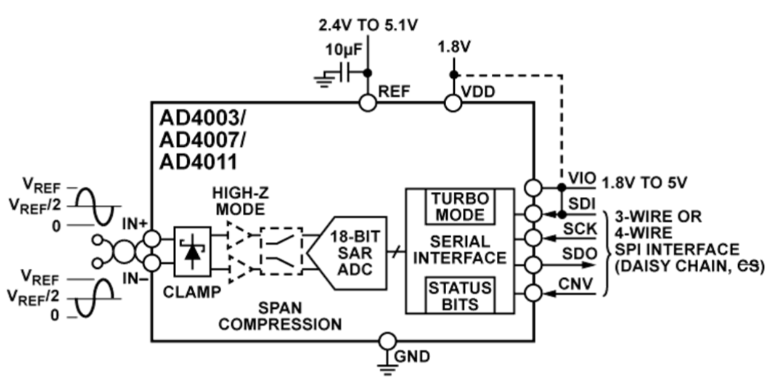

ADIAD4003/AD4007/AD4011是高精密、高速度、低能耗、18位、Easy Drive、高精密逐漸靠近存儲器(SAR)模數轉換器(ADC),選用單電源VDD使用。AD4007基準電壓V REF是在外部增加的,而且可以獨立的電源電壓進行調節。AD4003/AD4007/AD4011功能損耗與吞吐量呈線性相關。

EasyDrive功能能降低信號鏈多樣性和功能損耗,從而實現更高的通道密度。降低的輸入電流(特別是在高阻抗模式中)再加上較長的信號檢測階段,不需要專用型ADC驅動器。EasyDrive拓展了能夠推動這些ADC的配建電源的范圍。

AD4007輸入跨距壓縮不需要向ADC推動放大器提供負電源,同時保存對完整性ADC編碼范圍的訪問。AD4007輸入過壓鉗位可保障ADC輸入免遭過電壓事件的影響,最大限度減少對參照管腳的影響,而且不需要外部保障二極管。

AD4007高至2MSPS的高效器件吞吐量讓用戶能夠及時獲取高頻信號并執行過采樣技術,可緩解與抗混疊濾波器設計相應的挑戰。串行外接設備端口(SPI)時鐘速率要求的降低能降低數字輸入輸出功能損耗,擴張數字主機選擇,并簡單化根據數字隔離傳輸數據的任務。SPI兼容的串行用戶接口根據使用獨立的VIO邏輯性電源與1.8V2.5V3V5V邏輯性兼容。


特征和優勢

易驅動器

大幅度減少輸入反沖

輸入電流降到0.5μA/MSPS

加強型收集階段,1MSPS時周期時間≥79%

首次轉化精確,無推遲或管路推遲

單電源運轉的輸入跨度壓縮

迅速轉化準許低SPI時鐘速率

輸入過壓鉗位保護吸附高至50mA的電流

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

性能卓越

差分模擬輸入范圍:±V REFV REF2.4V5.1V

運輸量:2MSPS/1MSPS/500kSPS選擇

INL:最高±1.0LSB(±3.8ppm)

保障18位,無漏碼

噪聲系數:f IN=1kHzV REF=5V時為100.5dB

THDf IN=1kHz時為?123dBf IN=100kHz時為?100dB

SINADf IN=1MHz時為89dB

過采樣高動態范圍

OSR=2時為103.5dB

OSR=1024時為130.5dB

低電量模式

1.8V電源供應,具備1.71V5.5V邏輯性端口

500kSPS時為2.4mW(僅VDD

10kSPS時為80μW2MSPS時為16mW(總功率)

10管腳封裝:3mm×3mmLFCSP3mm×4.90mmMSOP

管腳與AD4000/AD4004/AD4008系列兼容

保障運行:?40°C+125°C

應用領域

功能測試設備

系統自動化

醫用器材

電源供電設備

高精密數據管理系統

儀器儀表和操控系統
