EZ-FLEX.47-CU-DS同軸電纜EZ Form
發布時間:2023-08-22 17:02:52 瀏覽:918

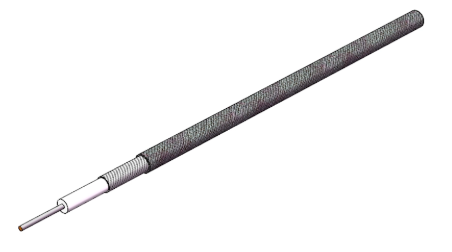

EZ Form同軸電纜EZ-FLEX.47-CU-DS具備0.047"可定型銅錫復合材質,銅箔外導線,SPC中心導線,PTFE電解介質。雙屏蔽,無磁性。
EZ-FLEX.47-CU-DS電纜的銅錫復合外導線提供與實芯護線套半剛性同樣的100%覆蓋率,但能夠輕松人工塑造成需要規格尺寸。由于其規格相似,EZ-FLEX.47-CU-DS電纜和標準半剛性電纜連接器同時使用,提供相似的電氣特性,而不需要繁雜的設計制造。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:http://www.chuihaibian.cn/brand/78.html
Specifications
DIMENSIONS | |
Center Conductor Diameter | 0.0113 in |
Dielectric Diameter | 0.0340 in |
Outer Conductor Diameter | 0.0470 in |
MATERIALS | |
Center Conductor Material | SPC |
Dielectric Material | PTFE |
Outer Conductor Material | Copper Foil, Copper-Tin Composite |
RoHS Compliant | Yes |
MECHANICAL CHARACTERISTICS | |
Minimum Temperature | ?55 °C |
Maximum Temperature | +200 °C |
Inside Bend Radius (Minimum) | 1.250 in |
Weight | 0.47 lbs per 100 ft |
ELECTRICAL CHARACTERISTICS | |
Nominal Impedance | 50.0 ? |
Nominal Impedance Margin | ±1.5 ? |
Velocity of Propagation | 70.00% |
Shielding Effectiveness | >120 db |
Voltage Withstanding | 2000 VRMS @ 60 Hz |
Continuous Working Voltage | 800 VRMS max |
Maximum Operating Frequency | 116 GHz |
Attenuation | |
FREQUENCY | DB / 100 FT TYPICAL |
0.5 GHz | 23 db |
1.0 GHz | 32.9 db |
5.0 GHz | 76.9 db |
10.0 GHz | 112.2 db |
18.0 GHz | 156.1 db |
26.5 GHz | 195 db |
40.0 GHz | 248.5 db |
50.0 GHz | 284.2 db |
65.0 GHz | 333.6 db |
90.0 GHz | 408.8 db |
Power | |
FREQUENCY | WATTS CW @ 20 °C (MAX) |
0.5 GHz | 80 W |
1.0 GHz | 55 W |
5.0 GHz | 25 W |
10.0 GHz | 15 W |
18.0 GHz | 11 W |
26.5 GHz | 10W |
40.0 GHz | 8W |
50.0 GHz | 7 W |
65.0 GHz | 6 W |
90.0 GHz | 5 W |
