AD4030-24晶圓片優勢ADI
發布時間:2023-05-15 16:50:11 瀏覽:1439

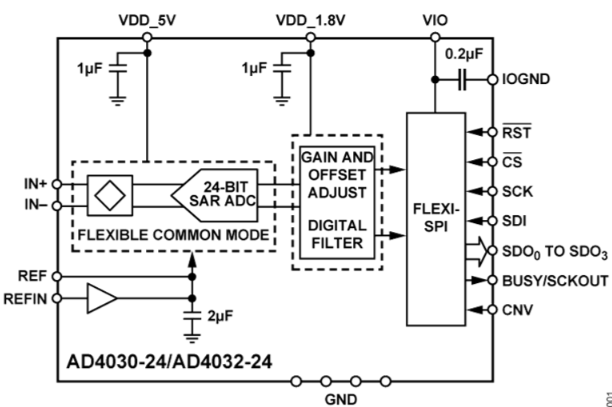

ADI晶圓AD4030-24/AD4032-24是2MSPS或500kSPS逐漸突破型存儲器(SAR),具備EasyDrive??的模數轉換器(ADC)。AD4030-24/AD4032-24確保最高±0.9ppm積分非線性(INL)且24位無失碼,能夠在?40°C至+125°C范圍之內實現前所未有的精確度。
低漂移、內部高精密標準緩沖器優化了與其他系統電源電路共享電壓標準。AD4030-24/AD4032-24在應用5V標準時使用109dB的典型動態范圍。低相位噪聲使信號鏈需要更低的增益值和更低的額定功率。AD4030-24具備可編程提取率的塊均值濾波器需將動態范圍增加到155.5dB。寬差分輸入和共模范圍接受輸入應用整體±V REF范圍且不會飽和,從而優化了脈沖調制需求及系統校正。Easy Drive模擬輸入的建設有所改善,增加了與AD4030-24/AD4032-24兼容的模擬前端模塊的選擇范圍。兼容單端和差分信號。
AD4030-24多功能Flexi-SPI串行外接設備端口(SPI)優化了服務器處理器和ADC的集成化。寬數據時鐘窗口、數個SDO通道和可選擇的雙數據速率(DDR)數據時鐘能夠?qū)⒋袝r鐘降低到10MHz,并且以2MSPS或500kSPS的采樣率使用。回波時鐘模式和ADC服務器時鐘模式放開了脈寬需求并優化了數字隔離器的應用。
AD4030-24/AD4032-24的7mm×7mm、64球CSP_BGA封裝集成化所有的關鍵電源和標準濾波電容器,降低了占板面積及系統器件數量,并減少了對線路板規劃的敏感度。
特征與優勢
性能卓越
吞吐量:2MSPS(AD4030-24)或500kSPS(AD4032-24)選項
INL:?40°C至+125°C范圍內最高值為±0.9ppm
噪聲系數:108.4dB(典型值)
THD:-127dB典型值
NSD:?169dBFS/Hz典型值
低電量模式
2MSPS時為30mW
500kSPS時為10mW
10kSPS時為3mW
EasyDrive ?性能減少了系統的復雜性
直流電輸入的1.2μA低輸入電流
寬輸入共模范圍:?(1/128)×V REF至+(129/128)×V REF
靈活性的外部基準電壓范圍:4.096V至5V
具備2μF濾波電容器的高精度集成化參考緩沖器
具備高達2 16個提取的可編程塊均值濾波器
將采樣分辨率拓展到30位
超量程和數據同步位
Flexi-SPI數字接口
1、2或4個SDO通道允許極慢的SCK
回波時鐘模式優化了數字隔離器的應用
兼容1.2V至1.8V邏輯性
7mm×7mm64球CSP_BGA封裝,具有內部電源裝置參考電容器,有助于降低系統占用空間
應用程序
自動測試設備
數字控制電路
醫療設備
地震學
半導體設備
實驗室儀器
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI晶圓請點擊:/brand/68.html
上一篇: CU4000?和CU4000 LoPro?銅箔Rogers
下一篇: HMI照明連接器Glenair
推薦資訊

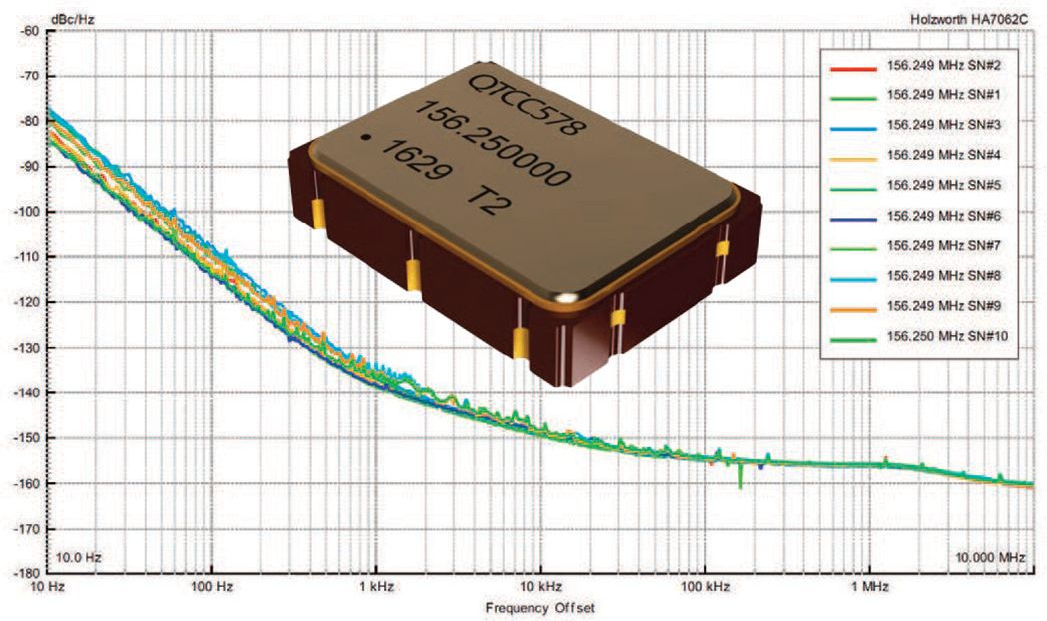

Q-Tech Corporation近日宣布推出QTCC578系列超小型晶體振蕩器,旨在滿足高性能、低電壓應用的需求,該系列振蕩器具有出色的-155 dBc/Hz相位噪聲底座。QTCC578采用3.3V和2.5V的電源電壓,并以5mm x 7mm x 1.5mm的薄型陶瓷密封封裝和帶狀A(yù)T石英晶體制成的鍍金接觸焊盤。
