TPSM63604降壓模塊(集成電感器)TI 德州儀器

發布時間:2023-04-26 16:54:08     瀏覽:1177

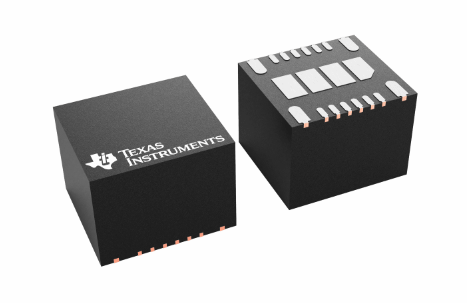

TI德州儀器TPSM63604來源于同步降壓模塊系列,是款高度集成化36V4ADC/DC解決方案,集成了數個額定功率MOSFET、一個屏蔽式電感線圈和數個無源器件,同時使用高性能HotRod?QFN封裝。TPSM63604降壓模塊的VINVOUT管腳設在封裝的邊框處,可調整輸入輸出電容器設置。TPSM63604降壓模塊下面具備4個更大的熱管散熱焊盤,能夠在生產過程中完成簡易布局和輕松解決。

TPSM63604降壓模塊具備1V16V的輸出電壓,致力于迅速、輕松實現超小型PCBEMI設計方案。總體解決方案只需4個外部器件,而且免去了產品開發流程中的磁性和補償器件選用過程。

盡管對于空間限制型應用使用了簡單的超小型設計方案,TPSM63604降壓模塊提供諸多性能,能夠實現穩定的性能:具備遲滯性能的高精密使能端能夠實現輸入電壓UVLO調整、電阻器可編程開關節點壓擺率可改善EMI、集成化VCC、自舉和輸入電容器從而提高安全性和密度、全負載電流范圍之內穩定開關頻率、負輸出電壓性能以及PGOOD檢測器能夠實現時序控制、故障保護和輸出電壓監控設備。


特性

?提供功能安全性

–有利于實現性能安全系統設計的文檔

?多功能36VIN4AOUT同步降壓模塊

–集成化MOSFET、電感器和控制器

–可調式輸出電壓范圍包括1V16V

5.0mm×5.5mm×4mm超模壓塑膠封裝

–具備–40°C125°C的結溫范圍

–能夠在200kHz2.2MHz范圍內調節頻率

–負輸出電壓應用性能

?在整體負載范圍內具備極高效率

95%+峰值效率

–具備用作提高效率的外部偏置選項

–關閉時的靜態電流為0.6μA(典型值)

4A負載的典型壓降為0.5V

?極低的傳輸和輻射EMI信號

–具備雙輸入路徑和集成化電容器的低噪音封裝能降低開關振鈴

–電阻器可調式開關節點壓擺率

–滿足CISPR1132B類發射需求

?適用于可擴展性電源

–與TPSM6360636V6A)管腳兼容

?固有保護特性,能夠實現穩定設計

–高精密使能輸入和漏極引路PGOOD檢測器(用作時序、控制與VINUVLO

–過電流和熱關閉保護

?使用TPSM63604并通過WEBENCH?Power Designer創建定制設計方案

應用

?測試和測量及其航空航天和國防軍事

?智能化工廠與控制

?降壓和反相降壓/升壓電源

TI 德州儀器為美國知名集成電路設計與制造商,TI 德州儀器產品廣泛應用于商用、軍工以及航空航天領域。

幾十年來,德州儀器一直熱衷于通過半導體技術降低電子產品的成本,讓世界變得更美好。TI 是第一個完成從真空管到晶體管再到集成電路(IC)的轉變,在過去的幾十年里,TI 促進了IC技術的發展,提高了大規模、可靠地生產IC的能力。每一代創新都是在上一代創新的基礎上,使技術更小、更高效、更可靠、更實惠——從而實現半導體在電子產品領域的廣泛應用。

深圳市立維創展科技有限公司,專注于TI 德州儀器品牌高端可出口產品系列新品產品,并備有現貨庫存,可當天發貨。


推薦資訊

  • Lattice LAXP2-5E-5QN208E現場可編程門陣列FPGA
    Lattice LAXP2-5E-5QN208E現場可編程門陣列FPGA 2024-06-24 09:38:40

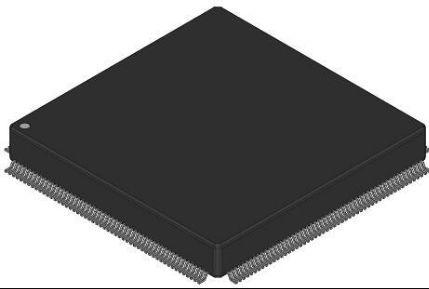

    Lattice LAXP2-5E-5QN208E是一款高性能FPGA,屬于LatticeXP2系列,包括208引腳QFP封裝、1.14V至1.26V工作電壓、146個用戶I/O(支持多種電壓)、5000個邏輯元件、12個乘法器、166Kbit嵌入式存儲器、全球時鐘支持、DLL/PLL設備、可重編程性、-40℃至125℃工作溫度范圍,適用于汽車應用,支持PPAP協議,RoHS合規。
