TPSM82823降壓模塊(集成電感器)TI 德州儀器
發布時間:2022-09-13 16:51:15 瀏覽:955

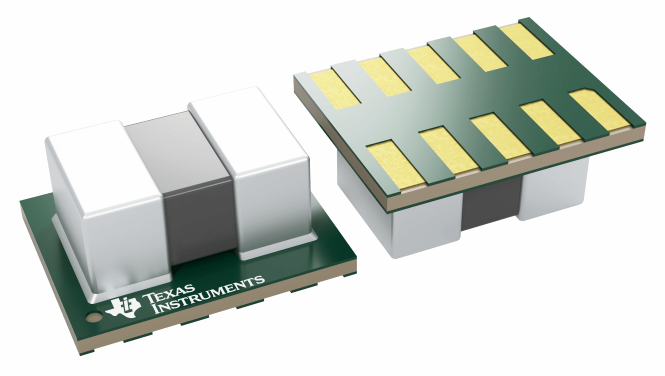

TPSM82823包括1A,2A和3A降壓轉換器MicroSiP?電源模塊,優化提升了解決方案規格和高效率。TPSM82823電源模塊搭載了同步降壓轉換器和電感,以優化設置,減少外界部件和節約印刷電路板(PCB)使用面積。
TPSM82823有兩種型號。
第一款自動化開啟省電模式,在超輕負載情況下維持高效率,從而增加系統電池壽命。
第二種型號TPSM8282xA能夠?qū)崿F(xiàn)強pwm操作,在大多數電流下維持連續性開模,更大程度上減少輸出電壓紋波。
在PWM模式下,轉換器以4MHz的標稱開關頻率工作。
在節能模式下,TPSM82823典型的靜態工作電流為4μA。
TPSM82823選用dcs控制網絡結構,實現了優良的負載暫態性能和精確的輸出電壓調整。TPSM82823的EN和PG管腳兼容順序配置,從而實現高效的系統設計。集成化軟啟動性能降低了輸入電源所需要的浪涌電流。過熱保護和間歇性短路保護,使方案強壯安全可靠。
特性
?1.1mmMicroSiP?電源模塊
?滿足CISPR11B類要求
?效率高達95%
?電壓范圍為2.4V至5.5V
?0.6V至4V可調式輸出電壓
?可提供固定的輸出電壓:1.2V、1.8V、2.5V和3.3V
?工作靜態電流為4μA
?DCS-Control拓?fù)?/span>
?可實現輕負載的效率省電模式選項
?兼容CCM運轉的強制性PWM選項
?可實現最低壓降的100%占空比
?間斷性短路保護
?輸出放電
?具備界面比較器的電源正常輸出
?集成化軟啟動
?過熱保護
?PSpice模型適合于:TPSM82821、TPSM82822和TPSM82823
?選用2.0mm×2.5mm×1.1mm10管腳μSiL封裝
?12mm2總解決方案尺寸(根據固定輸出電壓版本)
應用
?光電技術模塊
?機器視覺技術
?工業生產PC
?PLC
?有線網絡
TI 德州儀器為美國知名集成電路設計與制造商,TI 德州儀器產品廣泛應用于商用、軍工以及航空航天領域。
幾十年來,德州儀器一直熱衷于通過半導體技術降低電子產品的成本,讓世界變得更美好。TI 是第一個完成從真空管到晶體管再到集成電路(IC)的轉變,在過去的幾十年里,TI 促進了IC技術的發展,提高了大規模、可靠地生產IC的能力。每一代創新都是在上一代創新的基礎上,使技術更小、更高效、更可靠、更實惠——從而實現半導體在電子產品領域的廣泛應用。
深圳市立維創展科技有限公司,專注于TI 德州儀器品牌高端可出口產品系列新品產品,并備有現貨庫存,可當天發貨。
