HOLTIC線路驅動器HI-8597
發布時間:2022-09-06 17:04:05 瀏覽:1826
HOLTIC的HI-8597是個3.3V單電源ARINC429線路驅動器內嵌防雷保護。內部防雷電路允許滿足RTCA/DO-160G第22節第3級管腳導入測試波型組A(3和4),B(3和5A),和Z(3和5B),不能使用任何外部部件,行業第一。
HI-8597每個輸出端的內部37.5歐姆電阻能夠相互連接到ARINC429總線。此外,HI-8597包括一個雙極電壓倍增器,使其能夠從+3.3V電源供電,僅使用四個外部電容器。
HI-8597的其它功能包括高阻抗輸出(三態),當兩個數據輸入都是高的,允許多個線路驅動器傳送到一個公共總線??偩€管腳內嵌8kVESD輸入保護(HBM),其他任何管腳都具有6kV性能。所有邏輯輸入兼容5V或3.3V。
HI-8597線路驅動器主要用于邏輯信號需要轉換成ARINC429電平的情況,如使用FPGA或HI-3586 ARINC429協議IC。單電源操作和內部防雷電路節省大量電路板空間,使HI-8597成為現階段市場上最緊湊和性價比高的ARINC429線路驅動器。HI-8597主要用于工業溫度范圍-40°C~+85°C,或拓展溫度范圍-55°C~+125°C。提供可選的老舊化超過一個拓展的溫度范圍。
特征
內部防雷電路允許滿足RTCA/DO-160G第22節第3級管腳導入測試波型組A(3和4)、組B(3和5A)和組Z(3和5B)。
+3.3V單電源供電
板上產生的所有ARINC429電壓電平
ARINC429輸出具備優異的短路性能(±50V持續1秒)
數字可選擇上升和下降時間
三態輸出
37.5歐姆輸出電阻允許相互連接到ARINC429總線
總線管腳內嵌8,000V最低ESD保護
5V或3.3V邏輯電平兼容模式
提供無鉛/滿足RoHS標準的選項
工業和拓展溫度范圍
老舊化可用
應用
航電數據通訊
CMOS/TTL到ARINC電平轉換
CMOS/TTL到RZ和NRZ電平轉換
HOLTIC公司位于美國加利福尼亞州,是航空航天行業集成電路的主要供應商。20多年來,HOLTIC一直為世界各地的商業和軍事用戶生產數據總線和顯示驅動芯片產品。從F-16到A-350,HOLTIC是飛行控制、導航、發動機管理、通信、安全設備和飛行娛樂系統的核心。
深圳市立維創展科技有限公司,持續提供HOLT IC訂貨渠道,部分型號備有現貨庫存,歡迎咨詢。
詳情了解HOLT IC請點擊:http ://www.chuihaibian.cn/public/brand/55.html
Part # | Package Description | Temp Range | Flow | Moisture Sensitivity Level | RoHS Compliant |
HI-8597PSIF | 16 Pin Plastic ESOIC - WB | -40°C to +85°C | I | 1 | Yes |
HI-8597PSTF | 16 Pin Plastic ESOIC - WB | -55°C to +125°C | T | 1 | Yes |
HI-8597PSMF | 16 Pin Plastic ESOIC - WB | -55°C to +125°C | M | 1 | Yes |
上一篇: EPSILON? – 陸地平臺慣性導航裝置Safran
下一篇: Bird射頻系列間適配器
推薦資訊
PMTA-0223-30-2是Princeton Microwave生產的低噪聲放大器,專為2 GHz至20 GHz的高頻應用設計。該放大器提供至少30 dB的增益,噪聲系數為2.5 dB,具有50Ohm輸入/輸出匹配,工作溫度范圍為-50°C至+100°C(具體操作溫度為-40°C至85°C)。電氣規格包括增益平坦度±1.25 dB、輸入/輸出回波損耗-10 dB、輸出功率至少16 dBm、操作直流電壓12 Volts、電流100 mA,配備SMA Female射頻接口和DC Connector直流接口。絕對最大額定值包括直流電壓20 Volts、射頻輸入功率5 dBm、存儲溫度-55°C至150°C。

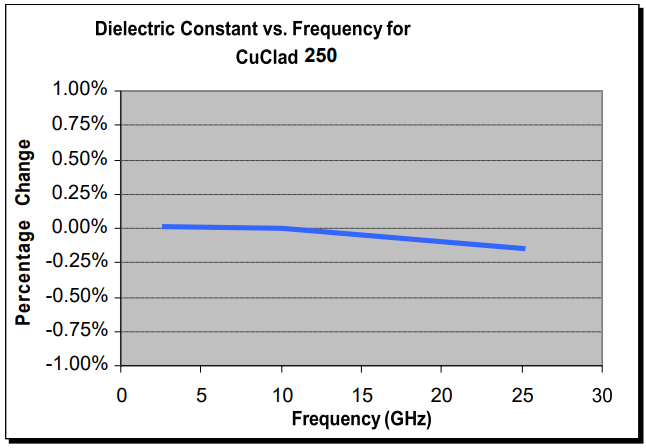

Rogers? CuClad?250層壓板為交疊構建玻璃纖維紗和PTFE的復合材質層壓板,相對介電常數值低至2.40至2.60。
