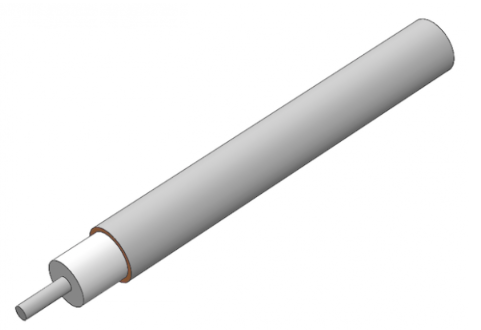

EZ Form半剛性電纜M17/130-00005
發布時間:2022-06-21 16:54:40 瀏覽:1983
EZ Form半剛性電纜M17/130-00005是MIL-DTL-17QPL驗證電纜。
EZ Form提供27根滿足MIL-DTL-17標準的銅和鋁保護套半剛性電纜。這些電纜滿足或超出Mil規格,并有各種規格尺寸和面層可供選擇。
為防止氧化,EZ Form建議將M17/130-00005保存在其原始包裝中,并將其存儲在干燥的工作溫度受控環境中直到使用。
美國EZ Form是一家TPC線纜制造廠商,成立于1984年,具備AS9100D航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
規格 | ||
方面 | 單位 | M17/130-00005 |
外導體直徑 | In | .141* |
mm | 3.58* | |
中心導體直徑 | In | 0.0362 |
mm | 0.92 | |
介電直徑 | In | 0.1175 |
mm | 2.98 |
材料 | |
外導體 | Copper |
外導體電鍍 | Tin |
電介質 | 聚四氟乙烯 |
中心導體 | SPCW |
符合 RoHS 標準 | YES |
機械特性 M17/130-00005 | ||
溫度范圍 °C | °C | -40 至 +125 |
內彎曲半徑(最小) | In | 0.075 |
mm | 1.9 | |
重量 | lbs / 100 ft | 3.51 |
kg/100m | 5.22 |
電氣特性** | ||
標稱阻抗 | Ohms | 50.0 +/- 1.0 |
傳播速度 | 69.5% | |
屏蔽效能 | Db | >165 |
耐電壓 | VRMS @ 60 Hz | 5000 |
連續工作電壓 | VRMS MAX | 1900 |
最大工作頻率 | GHz | 20 |
衰減 | 0.5GHz | 8 |
1.0GHz | 12 | |
5.0GHz | 29 | |
10.0GHz | 45 | |
18.0GHz | 65.5 | |
26.5GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A | |
功率(Watts Cw | 0.5GHz | 600 |
1.0GHz | 450 | |
5.0GHz | 180 | |
10.0GHz | 120 | |
18.0GHz | 83 | |
26.5GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A |
