TI 德州儀器TPSM5D1806降壓模塊(集成電感器)
發布時間:2022-05-25 17:05:54 瀏覽:1035

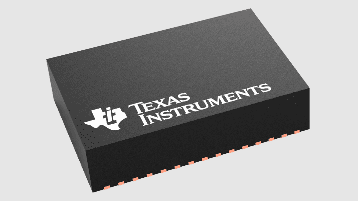

TI 德州儀器TPSM5D1806雙6A輸出電源模塊是款高度集成、靈活的DC/DC電源,選用8mm×5.5mm×1.8mm QFN封裝。輸入電壓范圍為4.5V至15V,因此它能夠轉換具備寬電壓范圍和標準5V和12V電壓軌的中間母線。兩個6A輸出能夠為兩個單獨的電源軌單獨配置,也可以組合成一個兩相12A輸出。
TPSM5D1806降壓模塊(集成電感)具備優異的封裝布局,51針QFN低厚度封裝可以提高熱性能。封裝的所有信號引腳分布在外圍。TPSM5D1806下有一些大型散熱片,能夠在制造過程中實現簡單的布局和容易的加工;集成電源設計消除了設計過程中的回路補償和磁性元件選擇。TPSM5D1806為每個輸出提供獨立的啟用控制和電源正常信號。開關頻率和相位偏移可以使用引腳帶進行配置。TPSM5D1806還提供過電流和熱關機保護。
特征
?獨立性雙路6A輸出
?串行單路12A輸出
?輸出電壓范圍:0.5V至5.5V
?0.5V,溫度范圍內的電壓基準精度為±1%
?具備相位延遲的頻率同步
?對于每個輸出的獨立性使能和電源正常標識功能
?啟動至預偏置輸出
?UV和OV電源正常輸出
?可選電源開關頻率選項:500kHz、1.0MHz、1.5MHz和2.0MHz
?滿足EN55011輻射EMI限值
?工作結溫范圍:–40°C至+125°C
?工作環境溫度范圍:-40°C至+105°C
?8mm×5.5mm×1.8mm標準QFN封裝
?采用TPSM5D1806并借助WEBENCH?Power Designer創建定制設計方案
應用
?半導體檢測和儀器儀表
?醫療成像
?企業交換和儲存應用
?有線網絡(光纖傳輸)
?數據通信模塊(光學模塊)
